D41H-1.5C型尘气用蝶阀

更新时间  2014-11-27 14:35 阅读

主要性能参数

D41H-1.5C型尘气用蝶阀主要性能参数

型号	PN	工作压力/Mpa	适用介质	适用温度/℃	材料
					阀体	蝶板	阀扞	填料
D41H-1.5C	1.5	0.15	空气、含尘气体等	≤300	Q235A	Q235A	40Cr	柔性石墨

主要外形及结构尺寸

D41H-1.5C型尘气用蝶阀主要外形及结构尺寸(mm)

DN	D	D1	L	A	A1	H	H1	z×φd	b	重量/kg
200	320	280	230	250	350	590	360	8×φ17.5	14	35
250	375	335	250	250	350	640	380	12×φI7.5	14	60
300	440	395	270	300	350	690	410	12×φ22	14	SO
350	490	445	290	300	500	740	430	12×φ22	14	90
400	540	495	310	400	500	790	460	16×φ22	14	140
450	595	550	330	400	500	840	480	16×φ22	14	185
500	645	600	350	500	750	980	540	20×φ22	18	235
600	755	705	390	—	750	1040	580	20×φ26	24	280

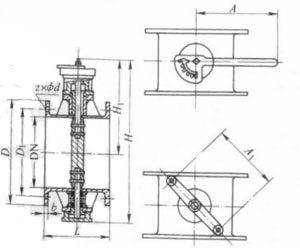

产品外形结构尺寸图
