主要性能参数
D41F、D341F型PN10、PN16法兰连接衬塑蝶阀主要性能参数
型号 |
PN |
工作压力
/Mpa
|
适用温度
/℃
|
适用介质 |
材料 |
阀体/阀盖 |
蝶板 |
阀杆 |
衬里/阀座 |
操作手柄 |
D41F-10C |
10 |
1.0 |
﹣200~180 |
强酸、
强碱、
强氧化剂等
|
WCB |
WCB |
2Cr13 |
PTFE(F) |
Q235 |
D4IF-16C |
16 |
1.6 |
D41F-10P |
10 |
1.0 |
CF8、CF3 |
CF8、CF3 |
304、304L |
D41F-I6P |
16 |
1.6 |
D41F-10R |
10 |
1.0 |
CF8M、CF3M |
CF8M、CF3M |
316、316L |
D41F-16R |
16 |
1.6 |
D341F-10C |
10 |
1.0 |
WCB |
WCB |
2Crl3 |
D34IF-16C |
16 |
1.6 |
D34IF-10P |
10 |
1.0 |
CF8、CF3 |
CF8、CF3 |
304、304L |
D34IF-16P |
16 |
1.6 |
D341F-10R |
10 |
1.0 |
CF8M、CF3M |
CF8M、CF3M |
316、316L |
D341F-16R |
16 |
1.6 |
主要外形及结构尺寸
D41F-10型法兰连接衬塑蝶阀主要外形及结构尺寸(mm)
DN |
DN/in |
L |
D |
D1 |
D2 |
h |
z×φd |
H1 |
H2 |
重量/kg |
50 |
2 |
108 |
^60 |
125 |
99 |
16 |
4×φ18 |
85 |
120 |
12.5 |
65 |
2 1/2 |
112 |
180 |
145 |
118 |
18 |
4×φ18 |
95 |
130 |
17 |
80 |
3 |
114 |
195 |
160 |
132 |
18 |
4×φ18 |
110 |
140 |
21 |
100 |
4 |
127 |
215 |
180 |
155 |
20 |
8×φ18 |
122 |
160 |
24.5 |
125 |
5 |
140 |
245 |
210 |
184 |
22 |
8×φ18 |
138 |
180 |
30.5 |
150 |
6 |
140 |
280 |
240 |
210 |
22 |
8×φ23 |
158 |
200 |
42.5 |
200 |
8 |
152 |
335 |
295 |
265 |
22 |
8×φ23 |
188 |
220 |
86 |
250 |
10 |
165 |
390 |
350 |
319 |
24 |
12×φ23 |
224 |
260 |
114 |
300 |
12 |
178 |
440 |
400 |
368 |
26 |
12×φ23 |
254 |
290 |
142 |
350 |
14 |
190 |
500 |
460 |
428 |
26 |
16×φ23 |
288 |
340 |
198 |
400 |
16 |
216 |
565 |
515 |
480 |
26 |
16×φ25 |
305 |
370 |
268 |
450 |
18 |
222 |
615 |
565 |
532 |
26 |
20×φ25 |
340 |
742 |
358 |
500 |
20 |
229 |
670 |
620 |
585 |
28 |
20×φ25 |
372 |
742 |
468 |
600 |
24 |
267 |
780 |
725 |
685 |
28 |
20×φ30 |
440 |
922 |
608 |
700 |
28 |
292 |
895 |
840 |
794 |
30 |
24×φ30 |
475 |
976 |
788 |
800 |
32 |
318 |
1010 |
950 |
901 |
32 |
24×φ34 |
530 |
1037 |
1038 |
900 |
36 |
330 |
1110 |
1050 |
1001 |
34 |
28×φ34 |
580 |
1234 |
1340 |
1000 |
40 |
410 |
1220 |
1160 |
1112 |
34 |
28×φ34 |
648 |
1302 |
1728 |
1200 |
48 |
470 |
1450 |
1380 |
1325 |
38 |
32×φ41 |
820 |
1365 |
2198 |
注:以上为D41F-10型法兰连接衬塑蝶阀主要外形及结构尺寸,如需D41F-16型法兰连接衬塑蝶阀主要外形及结构尺寸请联系本公司。

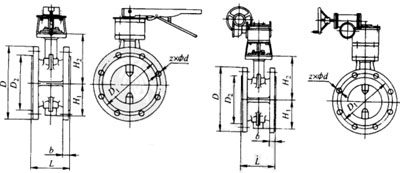

产品外形结构尺寸图
