D41F、D71F型PN10~PN40调节型四氟密封蝶阀

更新时间 2014-11-24 09:05 阅读

主要性能参数

D41F、D71F型PN10~PN40调节型四氟密封蝶阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质	材料
					阀体	阀板	阀杆	密封圈
D41F—10~16 D71F—10~16	10-16	1.0- 1.6	0-150	水、海水、蒸汽、气体、油品等	灰铸铁	灰铸铁	铬不锈钢	聚四氟乙烯
D41F—10C-40C D71F—10C-40C	10-40	1.0-4.0	-29-150	水、蒸汽、气体、油品等	碳素钢	碳素钢	铬不锈钢
D41F—10P-40P D71F—10P-40P				醋酸类，硝酸类腐气、药品等	铬镍钛钢	铬镍钛钢	不锈钢
D4IF—10R-40R D71F—10R-40R					铬镍钼钛钢	铬镍钼钛钢

主要外形及结构尺寸

D41F、D71F型PN10~PN16调节型四氟密封蝶阀主要外形及结构尺寸(mm)
DN	D	D1	z×φd	H	D0	重量/kg
DN	D	D1	z×φd	H	D0	D71F	D41F
40	150	110	4×φ18	155	180	3.4	3.8
50	165	125	4×φ18	162	200	4.1	4.8
65	185	145	4×φ18	179	250	6	6.8
80	200	160	4×φ18	186	300	7.7	8.9
100	220	180	4×φ18	217	300	9.8	11
125	250	210	4×φ18	233	400	13	14.5
150	285	240	4×φ22	307	400	18	20

D41F、D71F型PN25~PN40调节型四氟密封蝶阀主要外形及结构尺寸(mm)
DN	D	D1	z×φd	H	D0	重量/kg
DN	D	D1	z×φd	H	D0	D71F	D41F
40	150	110	4×φ18	155	180	3.4	3.8
50	165	125	4×φ18	1162	200	5	5.8
65	185	145	4×φ18	179	250	7.2	8
80	200	160	4×φ18	186	300	9	10
100	235	190	4×φ22	217	300	12	13.5
125	270	220	4×φ26	233	400	16	17.5
150	300	250	4×φ26	307	400	22	24

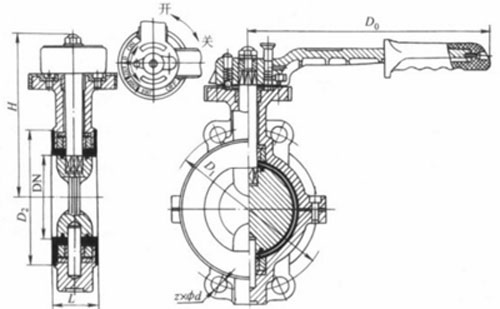

产品外形结构尺寸图

D41F、D71F型PN10~PN16调节型四氟密封蝶阀主要外形及结构尺寸图
