J41B、J41SA、J41H型PN25、PN40铁制截止阀

更新时间  2014-07-01 14:11 阅读

主要性能参数

J41B、J41SA、J41H型PN25、PN40铁制截止阀主要性能参数

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材 料
					阀体、阀盖	阀杆	阀瓣	填料
J41B—25Z	25	2.5	-40﹣150	氧、氨液	灰铸铁	碳钢	_	聚四氟 乙烯
J41B—25Q					球墨铸铁
J41SA—25Z					灰铸铁
J41H—40Q	40	4.0	≤350	水、蒸汽、油品	球墨铸铁	铬不锈钢	铬不锈钢	石棉

主要外形及结构尺寸

J41B、J41SA、J41H型PN25铁制截止阀

DN	L	D	D1	D2	6	z×φd	H	H1	D0	重量/kg
10	130	90	60	40	16	4×φ14	198	207	120	4.9
15	130	95	65	45	16	4×φ14	233	241	120	5
20	150	105	75	55	16	4×φ14	275	285	140	6.9
25	160	115	85	65	16	4×φ14	285	300	160	7.4
32	180	135	100	78	18	4×φ18	302	327	180	8.5
40	200	145	110	85	18	4×φ18	355	385	200	12.5
50	230	160	125	100	20	4×φ18	362	397	240	16
65	290	180	145	120	22	8×φ18	325	345	280	25
80	310	195	160	135	22	8×φ18	369	420	280	30
100	350	230	190	160	24	8×φ23	370	425	3?0	34.5
125	400	27	220	188	28	8×φ25	558	608	400	89
150	480	300	250	218	30	12×φ25	611	692	400	98
200	600	360	310	278	34	12×φ25	721	806	400	170
250	650	425	370	332	36	12×φ30	—	880	720	446
300	750	485	430	390	40	16×φ30		995	800	654

J41B、J41SA、J41H型PN40铁制截止阀

DN	L	D	D1	D2	D6	b	z×φd	H	H1	D0	重量/kg
10	130	90	60	40	35	16	4×φ14	198	207	120	4.9
15	130	95	65	45	40	16	4×φ14	233	241	120	5.0
20	150	105	75	55	51	16	4×φ14	275	285	140	7.0
25	160	115	85	65	58	16	4×φ14	285	300	160	8.7
32	180	135	100	78	66	18	4×φ18	302	327	160	11.8
40	200	145	110	85	76	18	4×φ18	355	385	200	16.5
50	230	160	125	100	88	20	4×φ18	373	391	240	24
65	290	180	145	120	110	22	8×φ18	408	433	280	33
80	310	195	160	135	121	22	8×φ18	436	468	320	44
100	350	230	190	160	150	24	8×φ23	480	520	360	60
125	400	270	220	188	176	28	8×φ25	558	608	400	89
150	480	300	250	218	204	30	8×φ25	611	692	400	98
200	600	375	320	282	260	38	12×φ30	721	806	400	170

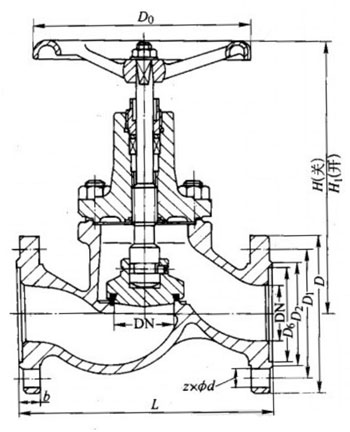

产品外形结构尺寸图
