FJ41Y型PN25~PN100节流放空截止阀

更新时间  2014-07-01 09:37 阅读

主要性能参数

FJ41Y型PN25~PN100节流放空截止阀主要性能参数

型号	PN	工作 压力 /MPa	适用 温度 /℃	适用介质	材 料
					阀体、阀盖	阀瓣	阀杆	填料	垫片	螺栓
FJ41Y—25~100	25- 100	2.5~ 10.0	﹣29~ 425	水、蒸 汽、油品	WCB	WCB	2Crl3	柔 性石墨	18-8 柔 性 石 墨	35/35CrMo
FJ41Y—25P~1OOP	25- 100	2.5- 10.0	﹣40~200	硝酸类	ZGlCrl8Ni9Ti	lCrl8Ni9Ti	lCrl8Ni9Ti	聚 四氟 乙烯		lCrl8Ni9Ti
FJ41Y—25R~100R	25- 100	2.5- 10.0	﹣40~200	醣酸类	ZG0Crl8Nil2Mo2Ti	lCrl8Nil2Mo2Ti	lCrl8Ni12Mo2T	聚 四氟 乙烯		lC18Ni9
FJ41Y—25I~100I	25- 100	2.5- 10.0	﹣29~425	蒸汽、 油品	ZGCr5Mo	25Cr2MoV	25Cr2MoV	柔 性石 墨		25Cr2MoV

主要外形及结构尺寸

FJ41Y型PN25节流放空截止阀主要外形及结构尺寸(mm)

DN	L	d	D1	H	H1	H2	z ×φd	重量 /kg
50	230	160	125	350	400	112	4×φ18	23
65	290	180	145	360	420	132	8×φ18	30
80	310	195	160	410	480	145	8×φ18	46
100	350	230	190	435	500	161	8×φ23	61
125	400	270	220	485	545	213	8×φ25	81
150	480	300	250	525	615	225	8×φ25	100
200	600	360	310	598	725	295	12×φ25	171

FJ41Y型PN40节流放空截止阀主要外形及结构尺寸(mm)

DN	L	d	D1	H	H1	H2	z ×φd	重量 /kg
50	230	160	125	400	350	112	4×φ18	26
65	290	180	145	420	360	132	8×φ18	36
80	310	195	160	480	410	145	8×φ18	51
100	350	230	190	500	435	165	8×φ23	66
125	400	270	220	545	485	213	8×φ25	86
150	480	300	250	615	525	225	8×φ25	106
200	600	375	320	725	598	295	12×φ30	176

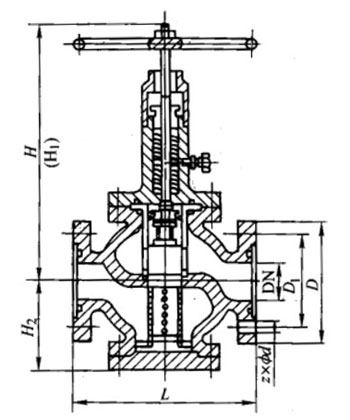

产品外形结构尺寸图
