AJ41Y型150(Lb) ~600(Lb)法兰截止阀

主要性能参数

AJ41Y型150(Lb) ~600(Lb)法兰截止阀主要性能参数

型号	压力级(Lb)	适用介质	适用温度/℃	材料
				阀体	阀杆	阀瓣	填料、墊圈
AJ41Y—150(Lb) -600( Lb)	150- 600	水、蒸汽、 油品等	﹣28~550	WCB	2Crl3	WCB	柔性石墨环、柔性石墨 缠绕垫
AJ41Y—150(Lb)P ~600(lb)P		硝酸等腐蚀性介质		ZClCrl8Ni9Ti	lCrl8Ni9Ti	ZGlCrl8Ni9Ti
AJ41Y—150(Lb)P -600(Lb)P				CF8(304)	0Crl8Ni9(304)	CF8(304)

主要外形及结构尺寸

AJ41Y型150(Lb)法兰截止阀主要外形及结构尺寸(mm)

DN/in	L	D	D1	D2	b	f	z×φd	H	Do
1/2	108	89	60.5	35	10	1.6	4×φ15	241	125
3/4	117	98	70	43	11	1.6	4×φ15	241	125
1	127	108	79.5	51	12	1.6	4×φ15	242	125
1 1/4	140	117	89	63	13	1.6	4×φ15	280	160
1 1/2	165	127	98.5	73	15	1.6	4×φ15	286	160
2	203	152	120.5	92	16	1.6	4×φ19	368	200
2 1/2	216	178	139.5	105	18	1.6	4×φ19	387	200
3	241	190	152.5	127	19	1.6	4×φ19	411	250
4	292	229	190.5	157	24	1.6	8×φ19	454	250
5	356	254	216	186	24	1.6	8×φ22	455	355
6	406	279	241.5	216	26	1.6	8×φ22	541	355
8	495	343	298.5	270	29	1.6	8×φ22	651	450

AJ41Y型300(Lb)法兰截止阀主要外形及结构尺寸(mm)

DN/in	L	D	D1	D2	b	f	z×φd	H	Do
1/2	152	95	66.5	35	15	1.6	4×φ15	241	125
3/4	178	117	82.5	43	16	1.6	4×φ19	241	125
1	203	124	89	51	18	1.6	4×φ19	283	160
1 1/4	216	133	98.5	63	19	1.6	4×φ19	320	200
1 1/2	229	156	114.5	73	21	1.6	4×φ22	322	200
2	267	165	127	92	23	1.6	8×φ19	399	200
2 1/2	292	190	149	105	26	1.6	8×φ22	438	250
3	318	210	168. 5	127	29	1.6	8×φ22	464	280
4	356	254	200	157	32	1.6	8×φ22	565	355
5	400	279	235	186	35	1.6	8×φ22	614	400
6	444	318	270	216	37	1.6	12×φ22	717	450
8	559	381	330	270	42	1.6	12×φ25	930	500

AJ41Y型600(Lb)法兰截止阀主要外形及结构尺寸(mm)

DN/in	L	D	D1	D2	b	f	z×φd	H	Do
1/2	165	95	66.5	35	22	6.4	4×φ15	156	100
3/4	190	118	82.5	43	23	6.4	4×φ19	161	100
1	216	124	89	51	25	6.4	4×φ19	187	125
1 1/4	229	133	98.5	63	28	6.4	4×φ19	214	160
1 1/2	241	156	114.5	73	30	6.4	4×φ22	252	160
2	292	165	127	92	33	6.4	8×φ22	430	180
2 1/2	330	190	149	100	36	6.4	8×φ22	480	250
3	356	210	168	127	39	6.4	8×φ22	530	250
4	432	273	216	157	45	6.4	8×φ25	650	350
5	508	330	266.5	186	52	6.4	8×φ29	750	350
6	559	356	292	216	55	6.4	12×φ29	850	450
8	660	419	349	270	63	6.4	12×φ32	1050	500

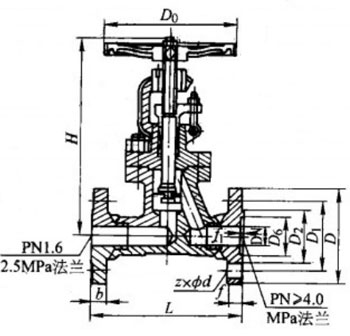

产品外形结构尺寸图
