Z941W-16Ti、Z941W-25Ti型钛合金楔式闸阀

更新时间 2011-11-21 08:43 阅读

Z941W-16Ti、Z941W-25Ti型钛合金楔式闸阀

主要性能参数

Z941W-16Ti、Z941W-25Ti型钛合金楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀杆	填料
Z941W-16Ti	16	1.6	≤200	氧化腐蚀性介质	ZTA2	ZTA2	TC4	聚四氟乙烯
Z941W-25Ti	25	2.5

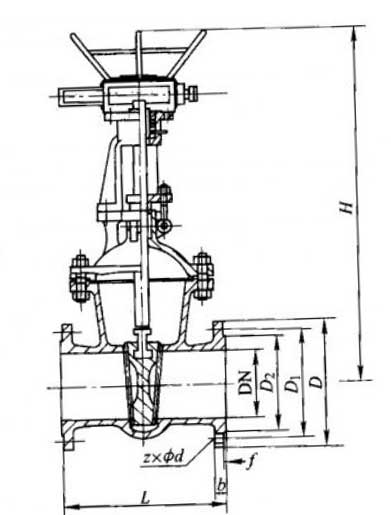

主要外形及结构尺寸

Z941W-16Ti型钛合金楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×Φd	H	重量/kg
50	250	160	125	100	16	3	4×Φ18	653	59
65	265	180	145	120	18	3	4×Φ18	665	62
80	280	195	160	135	20	3	8×Φ18	725	74
100	300	215	180	155	20	3	8×Φ18	787	92
125	325	245	210	185	22	3	8×Φ18	902	152
150	350	280	240	210	24	3	8×Φ23	955	161
200	400	335	295	265	26	3	12×Φ23	1105	219
250	450	405	355	320	30	3	12×Φ25	1343	376
300	500	460	410	375	30	4	12×Φ25	1516	484
350	550	520	470	435	34	4	16×Φ25	1678	695
400	600	580	525	485	36	4	16×Φ30	1849	977
450	650	640	585	545	40	4	20×Φ30	1937	1033
500	700	705	650	608	44	4	20×Φ34	2234	1087
600	800	840	770	718	48	5	20×Φ41	2432	1357
700	900	910	840	788	50	5	20×Φ41	2489	1481
800	1000	1020	950	898	52	5	20×Φ41	2643	1845
