主要性能参数

Z941T、Z941W、Z941H型PN10、PN16钢制电动楔式闸阀主要性能参数

型号	PN	工作压力 (Mpa)	适用温度 （℃）	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z941T-10	10	1.0	≤200	水、蒸汽	灰铸铁	碳钢	黄铜	油浸石棉填料
Z941W-10			≤100	油品			灰铸铁	油浸石棉填料
Z941H-10			≤200	水、蒸汽		铬不锈钢	铬不锈钢	柔性石墨
Z941T-16Q	16	1.6	≤200	水、蒸汽	球墨铸铁	碳素钢或 铬不锈钢	球墨铸铁	石棉石墨
Z941W-16Q			≤100	油品

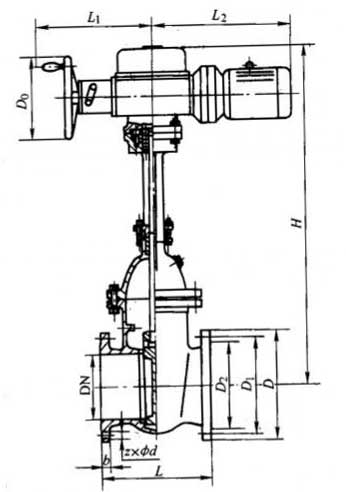

主要外形及结构尽寸

Z941T、Z941W、Z941H型PN10钢制电动楔式闸阀主要外形及结构尽寸（mm)

DN	L	D	D1	D2	B	H	L1	L2	z×Φd	D0	重量/kg
100	230	215	180	155	22	653	170	316	8×Φ18	200	80
125	255	245	210	185	24	750	170	324	8×Φ18	200	120
150	280	280	240	210	24	846	170	333	8×Φ23	200	140
200	330	335	295	265	26	940	170	333	8×Φ23	200	210
250	380	390	350	320	28	1070	325	460	12×Φ23	250	285
300	420	440	400	368	28	1210	325	460	12×Φ23	250	400
350	450	500	460	428	30	1310	325	460	16×Φ23	250	500
400	480	565	515	482	32	1790	408	530	16×Φ25	250	700
450	510	615	565	532	32	1930	408	530	20×Φ25	360	810
500	540	670	620	585	34	2103	394	647	20×Φ25	360	856
600	600	780	725	685	36	2414	394	647	20×Φ30	360	1130

Z941T、Z941W、Z941H型PN16钢制电动楔式闸阀主要外形及结构尽寸（mm)

DN	L	D	D1	D2	B	H	L1	L2	z×Φd	D0	重量/kg
100	230	215	180	155	22	738	170	291	8×Φ18	200	91
125	255	245	210	185	24	757	170	291	8×Φ18	200	120
150	280	280	240	210	24	895	170	308	8×Φ23	200	139
200	330	335	295	265	26	1074	170	425	8×Φ23	250	226
250	380	390	350	320	28	1181	325	425	12×Φ23	250	266
300	420	440	400	368	28	1332	325	460	12×Φ23	250	325
350	450	500	460	428	30	1519	325	460	16×Φ23	320	412
400	480	565	515	482	32	1736	408	530	16×Φ25	320	621
450	510	615	565	532	32	1921	408	647	20×Φ25	320	720
500	540	670	620	585	34	2103	394	647	20×Φ25	320	856
600	600	780	725	685	36	2414	394	647	20×Φ30	320	1131
700	660	895	840	800	40	2705	556	905	24×Φ30	500	1848
800	720	1010	950	905	44	2907	556	905	24×Φ34	500	2613
