Z940H、Z940Y、Z940W型PN16～PN63钢制电动楔式闸阀

更新时间 2011-10-30 09:35 阅读

Z940H、Z940Y、Z940W型PN16～PN63钢制电动楔式闸阀

主要性能参数

Z940H、Z940Y、Z940W型PN16～PN63钢制电动楔式闸阀主要性能参数
型号	PN	工作压力（MPa)	适用温度（℃）	适用介质	材料
					阀体、闸板、阀盖	闸杆	填料
Z940H-16C～63	16～63	1.6～6.3	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	石棉石墨或柔性石墨
Z940Y-16C～63
Z940Y-16P～63P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	聚四氟乙烯
Z940W-16P～63P
Z940Y-16R～63R				腐蚀性介质	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z940W-16R～63R
Z940Y-40R～63I	40～63	4.0～6.3	≤550	水、蒸汽、油品	铬钼钢	铬钼铝钢	柔性石墨

主要外形及结构尺寸

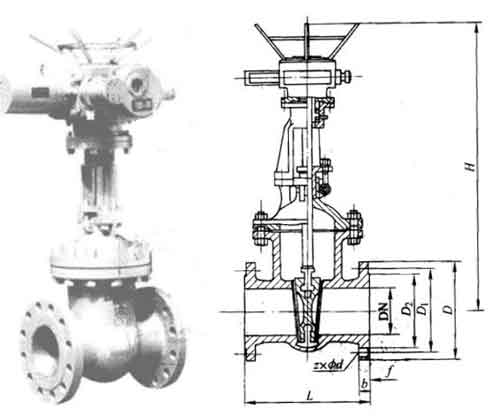

Z940H、Z940Y、Z940W型PN16钢制电动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	f	H	重量/kg
50	250	160	125	100	16	3	653	59
65	265	180	145	120	18	3	665	62
80	280	195	160	135	20	3	725	74
100	300	215	180	155	20	3	787	92
125	325	245	210	185	22	3	902	152
150	350	280	240	210	24	3	955	161
200	400	335	295	265	26	3	1105	219
250	450	405	355	320	30	3	1343	376
300	500	460	410	375	30	4	1516	484
350	550	520	470	435	34	4	1678	695
400	600	580	525	485	36	4	1849	977
450	650	640	585	545	40	4	1937	1033
500	700	705	650	608	44	4	2234	1087
600	800	840	770	718	48	5	2432	1357
700	900	910	840	788	50	5	2489	1481
800	1000	1020	950	898	52	5	2643	1845

Z940H、Z940Y、Z940W型PN25钢制电动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	f	H	重量/kg
50	250	160	125	100	20	3	653	64
65	265	180	145	120	22	3	665	65
80	280	195	160	135	22	3	725	79
100	300	230	190	160	24	3	787	98
125	325	270	220	188	28	3	902	154
150	350	300	250	218	30	3	955	168
200	400	360	310	278	34	3	1105	219
250	450	425	370	332	36	3	1343	390
300	500	485	430	390	40	4	1516	505
350	550	550	490	448	44	4	1678	736
400	600	610	550	505	48	4	1849	1027
450	650	660	600	555	50	4	1937	1139
500	700	730	660	610	52	4	2234	1228
600	800	840	770	718	56	5	2432	1502
700	900	955	845	815	60	5	2489	1617
800	1000	1070	990	930	64	5	2643	1923
