Z940H、Z940Y、Z940W型150（Lb)～1500(Lb)钢制电动楔式闸阀

更新时间 2011-10-30 09:33 阅读

Z940H、Z940Y、Z940W型150（Lb)～1500(Lb)钢制电动楔式闸阀

主要性能参数

Z940H、Z940Y、Z940W型150（Lb)～1500(Lb)钢制电动楔式闸阀主要性能参数
型号	压力级（Lb)	适用温度（℃）	适用介质	材料
型号	压力级（Lb)	适用温度（℃）	适用介质	阀体、闸板、阀盖	闸杆	密封面	填料
Z940H-150（Lb)～1500(Lb)	150～1500	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z940Y-150（Lb)～1500(Lb)	150～1500	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z940Y-150（Lb)I～1500(Lb)I	150～1500	≤550	蒸汽、油品	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z940W-150（Lb)P～1500(Lb)P	150～1500	≤200	硝酸类介质	铬镍不锈钢	铬镍不锈钢	本体材料	聚四氟乙烯
Z940W-150（Lb)R～1500(Lb)R	150～1500	≤200	醋酸类介质	铬镍钼不锈钢	铬镍钼不锈钢	本体材料	聚四氟乙烯

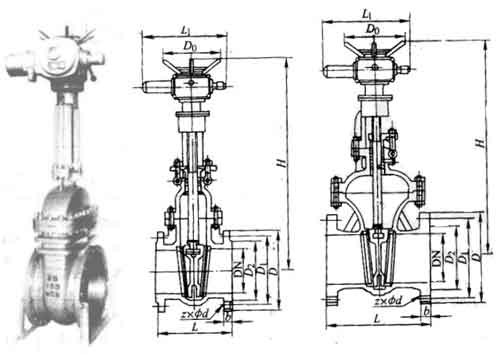

主要外形及结构尺寸

Z940H、Z940Y、Z940W型150（Lb)钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN	in	L	电装型号	L1	D0	H	重量/kg
50	2	178	DZW10A	590	365	678	46
65	2 1/2	190	DZW10A	590	365	693	75
80	3	203	DZW10A	590	365	755	99
100	4	229	DZW10A	590	365	820	132
150	6	267	DZW20A	590	365	994	193
200	8	292	DZW20A	590	365	1138	236
250	10	330	DZW30A	590	365	1409	353
300	12	356	DZW45A	810	470	1588	423
350	14	381	DZW60A	810	470	1750	570
400	16	406	DZW90A	830	550	1920	635
450	18	432	DZW120	830	550	2141	772
500	20	457	DZW180	870	320	2276	941
600	24	508	DZW350	1170	570	2474	1380
650	26	558	DZW350	1170	570	2713	2150
700	28	609	DZW500	1170	570	3046	2500

Z940H、Z940Y、Z940W型300（Lb)钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN	in	L	电装型号	L1	D0	H	重量/kg
50	2	216	DZW10A	590	365	691	50
65	2 1/2	241	DZW15A	590	365	711	72
80	3	283	DZW20A	590	365	775	87
100	4	305	DZW20A	590	365	871	108
150	6	403	DZW45A	810	470	1028	183
200	8	419	DZW45A	810	470	1328	283
250	10	457	DZW60A	810	470	1400	430
300	12	502	DZW120	830	550	1653	721
350	14	762	DZW180	870	320	1791	1005
400	16	838	DZW200	870	320	2092	1200
450	18	﹣	﹣	﹣	﹣	﹣	﹣
500	20	991	DZW500	1170	570	2465	1600
600	24	1143	DZW800	1060	500	3240	2110
650	26	﹣	﹣	﹣	﹣	﹣	﹣
700	28	﹣	﹣	﹣	﹣	﹣	﹣
