PZ41H型PN10～PN63排渣闸阀

更新时间 2011-11-06 09:10 阅读

PZ41H型PN10～PN63排渣闸阀

主要性能参数

PZ41H型PN10～PN63排渣闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ41H-10	10	1.0	≤100	灰渣水混合物（灰水比 1：1：5，粒度 ≤50mm)	灰铸铁	灰铸铁镶铬不锈钢	灰铸铁镶铬不锈钢	铬不锈钢	橡胶石棉板	石棉石墨
PZ41H-16	16	1.6
PZ41H-10C	10	1.0			碳素钢	碳素钢堆焊铁基合金	碳素钢堆焊铁基合金
PZ41H-16C	16	1.6
PZ41H-25	25	2.5
PZ41H-40	40	4.0
PZ41H-63	63	6.3

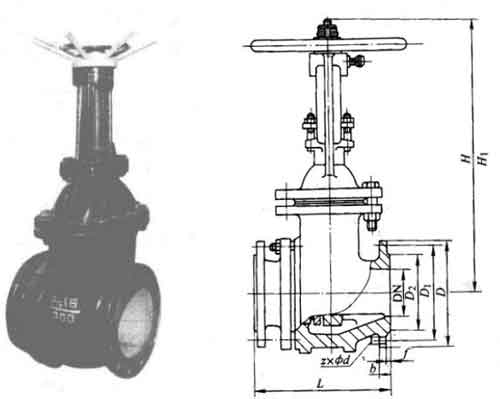

主要外形及结构尺寸

PZ41H型PN10排渣闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	f	H1	H	重量/kg
50	250	165	125	99	20	4×Φ18	3	420	335	57
80	280	200	160	132	20	8×Φ18	3	615	510	75
100	300	220	180	156	22	8×Φ18	3	805	685	93
150	350	285	240	211	24	8×Φ22	3	652	790	155
200	400	340	295	266	24	8×Φ22	3	1085	885	217
250	450	395	350	319	26	12×Φ22	3	1235	1015	280
300	500	448	400	370	26	12×Φ22	4	1450	1190	350
350	550	505	460	429	26	16×Φ22	4	1640	1350	540
400	600	565	515	480	28	16×Φ26	4	1798	1460	820
450	650	615	565	530	28	20×Φ26	4	1980	1620	1120
500	700	670	620	582	30	20×Φ28	4	2190	1800	1440

PZ41H型PN16排渣闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	f	H1	H	重量/kg
50	250	165	102	99	20	4×Φ18	3	420	335	60
80	280	200	133	132	22	8×Φ18	3	615	510	78
100	300	220	180	158	24	8×Φ18	3	805	685	96
150	350	285	240	212	28	8×Φ22	3	652	790	158
200	400	340	295	268	30	12×Φ22	3	1085	885	222
250	450	405	355	320	32	12×Φ36	3	1235	1015	289
300	500	460	410	370	34	12×Φ36	4	1450	1190	365
350	550	520	470	430	38	16×Φ26	4	1640	1350	558
400	600	580	525	482	40	16×Φ30	4	1798	1460	850
450	650	640	585	532	44	20×Φ30	4	1980	1620	1164
500	700	715	650	585	46	20×Φ33	4	2190	1800	1482
