KZ41Y型PN16～PN250抗硫楔式闸阀

更新时间 2011-11-06 09:08 阅读

KZ41Y型PN16～PN250抗硫楔式闸阀

主要性能参数

KZ41Y型PN16～PN250抗硫楔式闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
KZ41Y-16～250	16～250	1.6～25.0	≤425	含硫天燃气	碳素钢抗硫化处理	318	堆焊硬质合金	柔性石墨

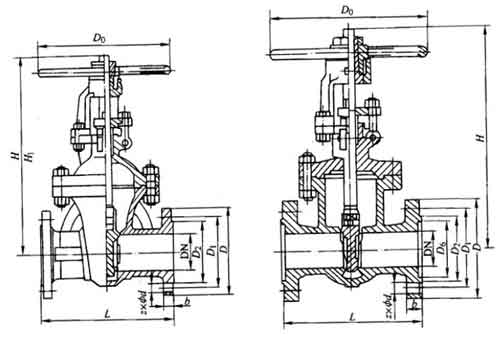

主要外形级结构尺寸

KZ41Y型PN16抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	160	125	100	16	4×Φ18	258	420	180	29
65	265	180	145	120	18	4×Φ18	373	452	200	33
80	280	195	160	135	20	8×Φ18	435	530	240	46
100	300	215	180	155	20	8×Φ18	500	620	240	63
125	325	245	210	185	22	8×Φ18	641	756	280	108
150	350	280	240	210	24	8×Φ23	674	845	320	134
200	400	335	295	265	26	12×Φ23	818	1041	360	192
250	450	405	355	320	30	12×Φ25	969	1244	400	270
300	500	460	410	375	30	12×Φ25	1145	1474	450	380
350	550	520	470	435	34	16×Φ25	1280	1663	560	590
400	600	580	525	485	36	16×Φ30	1450	1886	640	850
500	700	705	650	608	44	20×Φ34	1676	2180	720	960

KZ41Y型PN25抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	160	125	100	20	4×Φ18	359	420	180	29
65	265	180	145	120	22	8×Φ18	373	452	200	33
80	280	195	160	135	22	8×Φ18	435	530	240	46
100	300	215	190	160	24	8×Φ23	500	620	240	64
125	325	245	220	188	28	8×Φ25	614	756	280	108
150	350	280	250	218	30	8×Φ25	674	845	320	134
200	400	335	310	278	34	12×Φ25	818	1041	360	213
250	450	405	370	332	36	12×Φ30	970	1244	400	290
300	500	460	430	390	40	16×Φ30	1145	1474	450	400
350	550	520	490	448	44	16×Φ34	1280	1663	560	630
400	600	580	550	505	48	16×Φ34	1450	1886	640	900
500	700	705	660	610	52	20×Φ41	1670	2180	720	1050
