闸阀标准系列

DZ11H、DZ11Y型150(lb)～800(lb)锻钢低温闸阀

更新时间 2011-10-18 08:29 阅读

主要性能参数

DZ11H、DZ11Y型150(lb)～800(lb)锻钢低温闸阀主要性能参数
型号	压力级 (Lb)	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
DZ11H-150(Lb)	150	2.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
DZ11H-300(Lb)	300	5.0
DZ11H-600(Lb)	600	10.0
DZ11H-800(Lb)	800	14.0
DZ11Y-150(Lb)	150	2.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
DZ11Y-300(Lb)	300	5.0
DZ11Y-600(Lb)	600	10.0
DZ11Y-800(Lb)	800	14.0

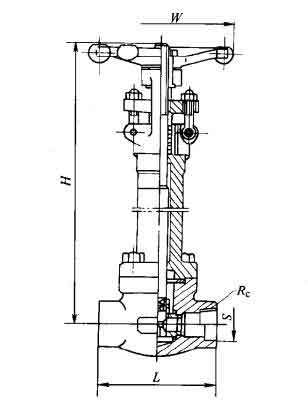

主要外形及结构尺寸

DZ11H、DZ11Y型150(lb)～800(lb)锻钢低温闸阀主要外形及结构尺寸(mm)
DN		S/mm		T/in	W/mm	H(开)/mm	重量/Kg
in	mm	JNSI	JIS	T/in	W/mm	H(开)/mm	重量/Kg
1/2	15	21.8	22.2	1/2	125	333	7.1
3/4	20	27.1	27.7	3/4	125	360	9.4
1	25	33.8	34.5	1	160	407	13.5
1 1/4	32	42.6	42.2	1 1/4	160	475	15.0
1 1/2	40	48.7	49.1	1 1/2	180	475	17.8
2	50	61.1	61.1	2	200	551	28.0
