主要性能参数
JY11W-40P型氧气管路用内螺纹截止阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体 |
阀盖 |
阀杆 |
填料 |
|
JY11W-40P |
40 |
4.0 |
常温 |
氧气 |
铬镍钛不锈钢 |
黄铜 |
铬镍不锈钢 |
聚四氟乙烯 |

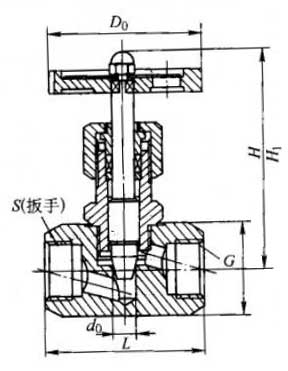

主要外形及结构尺寸
JY11W-40P型氧气管路用内螺纹截止阀主要外形及结构尺寸(mm)
|
DN/in |
DN |
G/in |
L |
S(扳手） |
do |
Do |
H |
H1 |
重量/kg |
|
3/8 |
10 |
Rp 3/4 |
55 |
31 |
6 |
65 |
85 |
92 |
1.58 |
|
1/2 |
15 |
Rp 1/2 |
60 |
38 |
8 |
70 |
90 |
98.5 |
0.92 |
|
3/4 |
20 |
Rp 3/8 |
70 |
42 |
10 |
70 |
99 |
109 |
1.02 |
