主要性能参数
J11H、J11Y型900（Lb)～2500(Lb)内螺纹楔式锻钢截止阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖 |
阀杆 |
密封面 |
填料 |
|
J11H-900(Lb) |
900 |
15 |
≤425 |
水、蒸汽、油品 |
碳素钢 |
铬不锈钢 |
铬不锈钢或堆焊铁基合金 |
柔性石墨 |
|
J11H-1500(Lb) |
1500 |
25 |
|
J11H-2500(Lb) |
2500 |
42 |
|
J11Y-900(Lb) |
900 |
15 |
≤425 |
水、蒸汽、油品 |
碳素钢 |
铬不锈钢 |
铬不锈钢或堆焊铁基合金 |
柔性石墨 |
|
J11Y-1500(Lb) |
1500 |
25 |
|
J11Y-2500(Lb) |
2500 |
42 |
|
J11Y-900(Lb)I |
900 |
15 |
≤550 |
水、蒸汽 |
铬钼钢 |
耐热钢或铬不锈钢 |
铬镍钛钢堆焊硬质合金 |
柔性石墨 |
|
J11Y-1500(Lb)I |
1500 |
25 |
|
J11Y-2500(Lb)I |
2500 |
42 |
|
J11Y-900(Lb)P |
900 |
15 |
≤200 |
弱腐蚀性介质 |
铬钼钛不锈钢 |
铬钼钛不锈钢 |
铬镍钛钢堆焊硬质合金 |
聚四氟乙烯 |
|
J11Y-1500(Lb)P |
1500 |
25 |
|
J11Y-2500(Lb)P |
2500 |
42 |

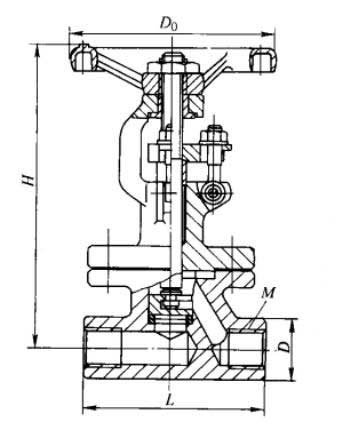

主要外形及结构尺寸
J11H、J11Y型900（Lb)～2500(Lb)内螺纹楔式锻钢截止阀主要外形及结构尺寸（mm)
|
DN |
D(ANSI) |
D(JIS) |
L |
M（ANSI) |
M（JIS) |
H |
Do |
重量/kg |
缩径
/in |
缩径 |
全径 |
缩径 |
全径 |
缩径 |
全径 |
缩径
/in |
全径
/in |
缩径
/in |
全径
/in |
缩径 |
全径 |
|
1/4 |
6 |
﹣ |
14.2 |
﹣ |
14.3 |
﹣ |
111 |
1/4 |
﹣ |
1/4 |
﹣ |
166 |
112 |
3.5 |
﹣ |
|
3/8 |
10 |
6 |
17.6 |
14.2 |
17.9 |
14.3 |
111 |
3/8 |
1/4 |
3/8 |
1/4 |
166 |
112 |
3.5 |
3.5 |
|
1/2 |
15 |
10 |
21.8 |
17.6 |
22.2 |
17.9 |
111 |
1/2 |
3/8 |
1/2 |
3/8 |
186 |
112 |
3.5 |
3.5 |
|
3/4 |
20 |
15 |
27.1 |
21.8 |
27.7 |
22.2 |
127 |
3/4 |
1/2 |
3/4 |
1/2 |
186 |
112 |
4 |
4 |
|
1 |
25 |
20 |
33.8 |
27.1 |
34.5 |
27.7 |
152 |
1 |
3/4 |
1 |
3/4 |
211 |
126 |
5 |
5 |
|
1 1/4 |
32 |
25 |
42.6 |
33.8 |
43.2 |
34.5 |
178 |
1 1/4 |
1 |
1 1/4 |
1 |
227 |
148 |
6 |
6 |
|
1 1/2 |
40 |
32 |
48.7 |
42.6 |
49.1 |
43.2 |
210 |
1 1/2 |
1 1/4 |
1 1/2 |
1 1/4 |
258 |
188 |
8 |
8 |
|
2 |
50 |
40 |
61.1 |
48.7 |
61.1 |
49.1 |
210 |
2 |
1 1/2 |
2 |
1 1/2 |
300 |
220 |
13 |
13 |
|
﹣ |
﹣ |
50 |
﹣ |
61.1 |
﹣ |
61.1 |
210 |
﹣ |
2 |
﹣ |
2 |
300 |
220 |
﹣ |
20 |
