主要性能参数
J11X-16T、J11W-16T、J11F-16T型内螺纹热锻黄铜截止阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖、阀杆 |
密封圈 |
填料 |
手轮 |
|
J11X-16T |
16 |
1.6 |
≤120 |
水、气、油 |
热锻黄铜 |
丁腈橡胶 |
聚四氟乙烯 |
铸铁 |
|
J11W-16T |
≤200 |
黄铜 |
黄铜 |
|
J11F-16T |
≤120 |
黄铜 |
聚四氟乙烯 |
主要外形及结构尺寸

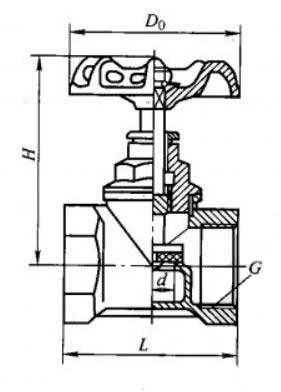

J11X-16T型内螺纹热锻黄铜截止阀主要外形及结构尺寸（mm)
|
DN |
G/in |
L |
d |
H |
Do |
|
15 |
Rc 1/2 |
54 |
13 |
64 |
50 |
|
20 |
Rc 3/4 |
55 |
13 |
64 |
50 |
|
25 |
Rc 1 |
67 |
22 |
85 |
72 |
|
32 |
Rc 1 1/4 |
77 |
27 |
100 |
80 |
|
40 |
Rc 1 1/2 |
83 |
34 |
120.5 |
100 |
|
50 |
Rc 2 |
104 |
43 |
137.5 |
110 |
J11X-16T型内螺纹热锻黄铜截止阀主要外形及结构尺寸（mm)
|
DN |
G/in |
L |
|
H |
Do |
|
15 |
Rc 1/2 |
48 |
|
66 |
52 |
|
20 |
Rc 3/4 |
60 |
|
76 |
60 |
|
25 |
Rc 1 |
70 |
|
81 |
67 |
|
32 |
Rc 1 1/4 |
80 |
|
106.5 |
76 |
|
40 |
Rc 1 1/2 |
90 |
|
118.5 |
88 |
|
50 |
Rc 2 |
110 |
|
136 |
100 |
J11X-16T型内螺纹热锻黄铜截止阀主要外形及结构尺寸（mm)
|
DN |
G/in |
L |
|
H |
Do |
|
15 |
Rc 1/2 |
48 |
|
71 |
52 |
|
20 |
Rc 3/4 |
60 |
|
83 |
60 |
|
25 |
Rc 1 |
70 |
|
89 |
67 |
|
32 |
Rc 1 1/4 |
80 |
|
108.5 |
76 |
|
40 |
Rc 1 1/2 |
90 |
|
120 |
88 |
|
50 |
Rc 2 |
110 |
|
135.5 |
100 |
