主要性能参数
J11T-16K、J11F-16K、J11W-16K型中式铁制截止阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
|
阀体、阀盖 |
活瓣 |
密封圈 |
阀杆 |
手轮 |
|
J11T-16K |
16 |
1.6 |
≤200 |
水、气、油 |
可锻铸铁 |
可锻铸铁 |
黄铜 |
黄铜 |
铸铁 |
|
J11F-16K |
|
J11W-16K |

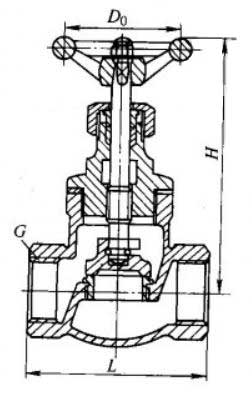

主要外形及结构尺寸
J11T-16K、J11F-16K、J11W-16K型中式铁制截止阀主要外形及结构尺寸(mm)
|
DN |
G/in |
L |
H/mm |
Do/mm |
|
15 |
Rc 1/2 |
65 |
97 |
53 |
|
20 |
Rc 3/4 |
75 |
110 |
53 |
|
25 |
Rc 1 |
90 |
113 |
57 |
|
32 |
Rc 1 1/4 |
105 |
152 |
57 |
|
40 |
Rc 1 1/2 |
120 |
165 |
72 |
|
50 |
Rc 2 |
140 |
178 |
90 |
|
65 |
Rc 2 1/2 |
165 |
192 |
90 |
