J41X、J41T、J41W型PN10、PN16法兰连接截止阀

主要性能参数

J41X、J41T、J41W型PN10、PN16法兰连接截止阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体、阀瓣	阀盖、手轮	阀杆	阀杆螺母
J41X-1OC	10	1.0	≤130	水、蒸汽	碳钢	灰铸铁	不锈钢、碳钢	铜
J41W-16C	16	1.6	≤200	油品、氨液
J41T-16C

主要外形及结构尺寸

J41X、J41T、J41W型PN10、PN16法兰连接截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	Do	H1	H2	b-f	z ×φd	重量/kg
15	130	95	65	45	65	110	118	14-2	4xφ14	2.1
20	150	105	75	55	80	110	118	16-2	4xφ14	2.8
25	160	115	85	65	100	132	143	16-2	4xφ14	3.6
32	180	135	100	78	120	152	165	18-2	4xφ18	5.3
40	200	145	110	85	140	169	187	18-3	4xφ18	7.0
50	230	160	125	100	160	182	197	20-3	4xφ18	9.8
65	290	180	145	120	180	504	226	20-3	4xφ18	14
80	310	195	160	135	200	340	381	22-3	8xφ18	34
100	350	215	ISO	155	240	377	428	24-3	8xφ18	43
125	400	245	210	185	280	445	515	26-3	8xφ18	70
150	480	280	240	210	340	506	586	28-3	8xφ23	95
200	600	335	295	265	400	525	622	30-3	12xφ23	170

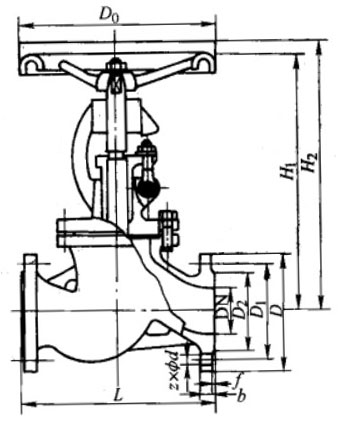

产品外形结构尺寸图
