主要性能参数

Q41F-25Q型手动软密封球阀主要性能参数

型号	公称压力 PN/MPa	试验压力PN/MPa			工作温度 /℃	适用介质
		壳体试验	液体密封	气体密封
Q41F-25Q	2.5	3.75	2.75	0.6	≤150	水、蒸汽、油品等

主要零部件材料

Q41F-25Q型手动软密封球阀主要零部件材料

零件名称	阀体	球体、阀杆	密封圈	填料
材料	球墨铸铁	2Crl3	增强聚四氟乙烯	聚四氟乙烯

主要外形及结构尺寸

Q41F-25Q型手动软密封球阀主要外形及结构尺寸(mm)

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	H	L1	L0	重量/kg
15	130	95	65	45	16	4-φ14	103	57	100	3
20	140	105	75	55	16	4-φ14	112	62	160	4
25	150	115	85	65	16	4-φ14	123	71	160	6
32	165	135	100	78	18	4-φ18	150	65	250	10
40	180	145	110	85	18	4-φ18	156	71	250	14
50	200	160	125	100	20	4-φ18	172	85	350	20
65	220	180	145	120	22	8-φ18	197	100	350	25
80	250	195	160	135	22	8-φ18	222	114	450	30
100	320	230	190	160	24	8-φ23	253	130	450	40
125	400	270	220	188	28	8-φ25	286	190	600	65
150	400	300	250	218	30	8-φ25	275	190	800	85

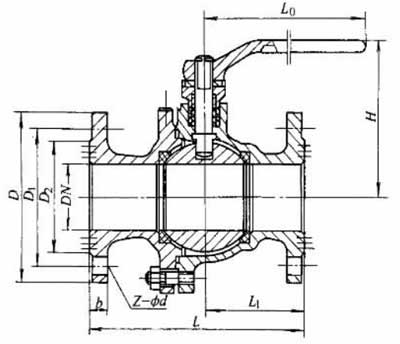

产品外形结构尺寸图
