主要性能参数

Q41F-16、Q41F-16Q型手柄软密封球阀主要性能参数

型号	公称压力 PN/Mpa		试验压力/MPa		工作温度 /℃	适用介质
		壳体试验	液体密封	气体密封
Q41F-16 Q41F-16Q	1.6	2.4	1.76	0.6	-10~150	水、蒸汽、油品等介质
Q41F-16Ni						海水、碱液等介质

主要零部件材料

Q41F-16、Q41F-16Q型手柄软密封球阀主要零部件材料

型号	零件名称
	阀体	球体、阀杆		密封圈		填 料
Q41F-16	灰铸铁	2CH3		增强聚四氟乙烯		聚四氟乙烯
Q41F-16Q	球墨铸铁	2Crl3		增强聚四氣乙烯		聚四氰乙烯
Q41F-16Ni	奥氏体铸铁	铬镍钛不锈钢		增强聚四氣乙烯		聚四氰乙烯

主要外形及结构尺寸

Q41F-16、Q41F-16Q型手柄软密封球阀主要外形及结构尺寸(mm)

公称通径 DN/mm	L	D	D1	D2	f	b	Z-φd	H	L1	L0	重量/kg
15	130	95	65	45	2	14	4-φ14	78	55	140	3
20	140	105	75	55	2	14	4-φ14	84	60	160	4
25	150	IIS	85	65	2	14	4-φ14	95	60	180	6
32	165	135	100	78	2	16	4-φ18	150	65	250	9
40	180	145	110	85	3	16	4-φ18	150	70	300	11
50	200	160	125	100	3	16	4-φ18	190	85	350	15
65	220	180	145	120	3	18	4-φ18	195	96	350	19
80	250	195	160	135	3	20	8-φ18	215	112	400	27
100	280	215	180	155	3	20	8-φ18	250	125	500	38
125	320	245	210	185	3	22	8-φ23	285	155	600	58
150	360	280	240	210	3	24	8-φ23	370	170	800	81
200	400	335	295	265	3	26	8-φ23	370	190	800	95

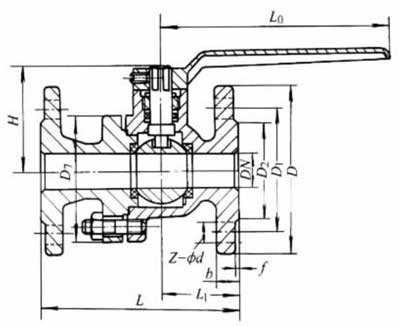

产品外形结构尺寸图
