主要性能参数
D941X-2.5、D941X-6、D941X-10型电动蝶阀主要性能参数
|
型号 |
公称压力
PN/Mpa |
试验压力/MPa |
适用温度/℃ |
适用介质 |
|
壳体试验 |
密封试验 |
|
D941X-2.5 |
0.25 |
0.375 |
0.275 |
≤65 |
水、油品等 |
|
D941X-6 |
0.6 |
0.9 |
0.66 |
|
D941X-10 |
1.0 |
1.5 |
1.1 |
主要零部件材料
D941X-2.5、D941X-6、D941X-10型电动蝶阀主要零部件材料
|
型 号 |
阀体 |
蝶板 |
阀杆 |
阀座 |
填料 |
|
零件名称 |
灰铸铁 |
球墨铸铁/T形丁腈橡胶圈 |
铬不锈钢 |
铜合金 |
0形橡胶圈或填料 |
主要外形及结构尺寸
D941X-2.5型电动蝶阀主要外形及结构尺寸(mm)
|
公称通径
DN/mm
|
尺寸/mm |
重量/kg |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
B1 |
B4 |
H |
H1 |
h1 |
|
1400 |
710 |
1630 |
1560 |
1510 |
44 |
36-φ36 |
782 |
1041 |
1390 |
975 |
820 |
3450 |
|
1600 |
790 |
1830 |
1760 |
1710 |
48 |
40-φ36 |
926 |
1231 |
1460 |
1155 |
930 |
4760 |
|
1800 |
870 |
1990 |
1930 |
1890 |
50 |
44-φ41 |
926 |
1231 |
1730 |
1230 |
1070 |
5780 |
|
2000 |
950 |
2190 |
2130 |
2090 |
54 |
48-φ42 |
1006 |
1266 |
2100 |
1360 |
1170 |
8700 |
|
2200 |
1030 |
2405 |
2340 |
2312 |
54 |
52-φ34 |
1006 |
1266 |
2215 |
1530 |
1320 |
10500 |
注：以上为D941X-2.5型电动蝶阀主要外形及结构尺寸，如需要D941X-6型电动蝶阀主要外形及结构尺寸、D941X-10型电动蝶阀主要外形及结构尺寸请来电咨询。

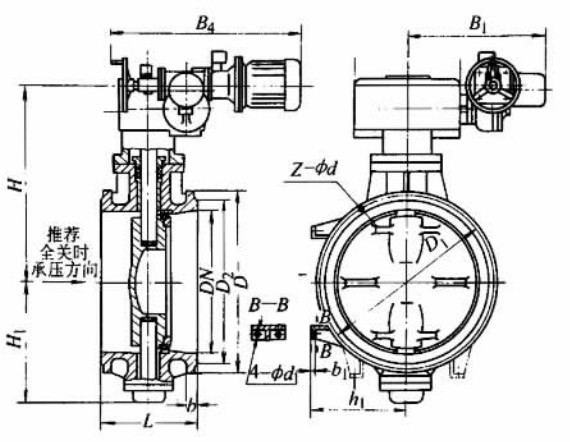

产品外形结构尺寸图
