主要性能规范

D343X型PN1.0~1.6Mpa铁制蜗杆传动双偏心蝶阀主要性能规范

型号	公称压力 PN/Mpa	试验压力/Mpa		适用温度 /℃	适用介质
		壳体试验	密封试验
D343X-10 D343X-10Q	1.0	1.5	1.1	≤120 根据橡胶品种	水、污水、油品、空气等
D343X-16 D343X-16Q	1.6	2.4	1.76

主要零部件材料

D343X型PN1.0~1.6Mpa铁制蜗杆传动双偏心蝶阀主要零部件材料

型号	零件名称
	阀 体	蝶 板	阀 杆	阀 座	填 料
D343X-10	灰铸铁	球墨铸铁 （表面处理〉	铬不锈钢	氯丁、丁腈、 乙丙、氟橡胶	0形橡胶圈
D343X-10Q D343X-16Q	球墨铸铁

主要外形及结构尺寸

D343X-10、D343X-10Q型铁制蜗杆传动双偏心蝶阀主要外形及结构尺寸(mm)

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	K	H	H1	H2
100	127	220	180	158	20	8-φ18	—	320	115	—
150	140	285	240	212	22	8-φ23	—	400	150	—
200	152	340	295	266	24	8-φ23	—	495	188
250	165	390	350	320	26	12-φ23	—	555	216	—
300	178	440	400	368	26	12-φ23	—	630	240	—
350	190	505	460	430	26	16-φ23	—	670	270	—
400	216	565	515	482	26	16-φ26	—	715	310	—
450	222	615	565	532	28	20-φ26	—	765	340	—
500	229	670	620	585	28	20-φ26	—	825	370	—
600	267	780	725	685	28	20-φ30	—	950	433	—
700	292	895	840	800	32	24-φ30	610	1000	502	555
800	318	1010	950	905	34	24-φ34	690	1076	585	595
900	330	1110	1050	1005	36	28-φ34	760	1180	614	630
1000	410	1220	1160	1115	38	28-φ34	780	1270	670	750
1200	470	1450	1380	1328	40	32-φ41	1000	1420	760	785
1400	530	1670	1590	1530	44	36-φ43	1180	1520	930	960
1600	600	1910	1820	1750	48	40-φ49	1300	1625	1064	1070
1800	670	2110	2020	1950	50	44-φ49	1510	1760	1120	1130
2000	760	2325	2230	2150	54	48-φ49	1590	2090	1200	1225

注：以上为D343X-10、D343X-10Q型铁制蜗杆传动双偏心蝶阀主要外形及结构尺寸，如需要D343X-16Q型铁制蜗杆传动双偏心蝶阀主要外形及结构尺寸请致电我公司。

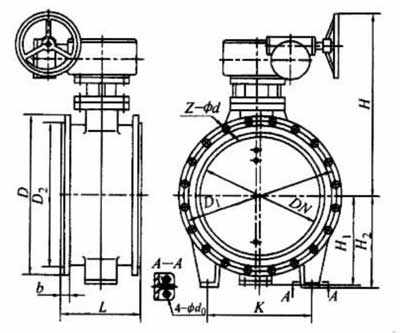

产品外形结构尺寸图
