主要性能参数
D940X型PN6~PN16单偏心电动法兰蝶阀主要性能参数
型号 |
PN |
工作压力/Mpa |
适用温度/℃ |
适用介质 |
材料 |
阀体 |
阀板 |
阀杆 |
密封 |
填料 |
D940X-6 |
6 |
0.6 |
≤120 |
水、油品 |
灰铸铁 |
不锈钢 |
NBR |
V形组合密封圈,柔性石墨 |
D940X-10 |
10 |
1.0 |
D940X-16Q |
16 |
1.6 |
球墨铸铁 |
灰铸铁 |
主要外形及结构尺寸
D940X-10型单偏心电动法兰蝶阀主要外形及结构尺寸(mm)
DN |
D |
D1 |
D2 |
z×φd |
b |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
H3 |
φ |
50 |
165 |
125 |
102 |
4×φ18 |
20 |
108 |
420 |
325 |
﹣ |
﹣ |
408 |
52 |
106 |
﹣ |
300 |
65 |
185 |
145 |
122 |
4×φ18 |
20 |
112 |
420 |
325 |
﹣ |
﹣ |
440 |
65 |
125 |
﹣ |
300 |
80 |
200 |
160 |
133 |
8×φ18 |
22 |
114 |
420 |
325 |
﹣ |
﹣ |
470 |
75 |
145 |
﹣ |
300 |
100 |
220 |
180 |
158 |
8×φ18 |
24 |
127 |
420 |
325 |
﹣ |
﹣ |
518 |
98 |
170 |
﹣ |
300 |
125 |
250 |
210 |
184 |
8×φ18 |
26 |
140 |
420 |
325 |
﹣ |
﹣ |
547 |
112 |
185 |
﹣ |
300 |
150 |
285 |
240 |
212 |
8×φ23 |
26 |
140 |
420 |
325 |
﹣ |
﹣ |
578 |
128 |
200 |
﹣ |
300 |
200 |
340 |
295 |
268 |
8×φ23 |
28 |
152 |
420 |
325 |
﹣ |
﹣ |
722 |
190 |
260 |
﹣ |
300 |
250 |
395 |
350 |
320 |
12×φ23 |
28 |
250 |
552 |
410 |
﹣ |
﹣ |
814 |
220 |
285 |
﹣ |
400 |
300 |
445 |
400 |
370 |
12×φ23 |
28 |
270 |
552 |
410 |
﹣ |
﹣ |
872 |
243 |
320 |
﹣ |
400 |
350 |
505 |
460 |
430 |
16×φ23 |
30 |
290 |
552 |
543 |
﹣ |
﹣ |
1005 |
275 |
365 |
﹣ |
400 |
400 |
565 |
515 |
482 |
16×φ26 |
32 |
310 |
552 |
543 |
﹣ |
﹣ |
1073 |
310 |
398 |
﹣ |
400 |
450 |
615 |
565 |
530 |
20×φ26 |
32 |
330 |
552 |
543 |
﹣ |
﹣ |
1120 |
335 |
420 |
﹣ |
400 |
500 |
670 |
620 |
585 |
20×φ26 |
34 |
350 |
564 |
593 |
﹣ |
﹣ |
1173 |
363 |
445 |
﹣ |
400 |
600 |
780 |
725 |
685 |
20×φ30 |
36 |
390 |
564 |
593 |
﹣ |
﹣ |
1293 |
418 |
510 |
﹣ |
400 |
700 |
895 |
840 |
800 |
24×φ30 |
40 |
430 |
667 |
698 |
﹣ |
﹣ |
1468 |
490 |
588 |
﹣ |
400 |
800 |
1015 |
950 |
905 |
24×φ33 |
44 |
470 |
667 |
698 |
﹣ |
﹣ |
1576 |
546 |
640 |
﹣ |
400 |
900 |
1115 |
1050 |
1005 |
28×φ33 |
46 |
510 |
667 |
698 |
820 |
140 |
1722 |
612 |
720 |
470 |
400 |
1000 |
1230 |
1160 |
1110 |
28×φ36 |
50 |
550 |
825 |
842 |
982 |
160 |
1822 |
648 |
747 |
560 |
500 |
1200 |
1455 |
1380 |
1330 |
32×φ39 |
56 |
630 |
836 |
875 |
920 |
160 |
2065 |
761 |
855 |
635 |
400 |
1400 |
1675 |
1590 |
1530 |
36×φ42 |
62 |
710 |
1038 |
1076 |
1150 |
160 |
2420 |
858 |
1043 |
866 |
400 |
1600 |
1915 |
1820 |
1750 |
40×φ48 |
68 |
790 |
1038 |
1076 |
1260 |
180 |
2741 |
992 |
1230 |
790 |
400 |
注:以上为D940X-10型单偏心电动法兰
蝶阀外形及结构尺寸,如需D940X-6型单偏心电动法兰蝶阀外形及结构尺寸、D940X-16Q型单偏心电动法兰蝶阀外形及结构尺寸请联系本公司。

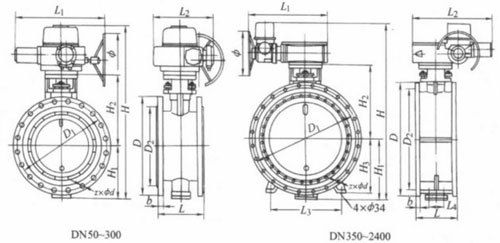

产品外形结构尺寸图
