GD340X—6、GD340X—10、GD340X—16Q型管网单偏心法兰蝶阀

更新时间 2014-10-29 09:19 阅读

主要性能参数

GD340X—6、GD340X—10、GD340X—16Q型管网单偏心法兰蝶阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体	阀板	阀杆	密封面	填料
GD340X—6	6	0.6	≤120	水、油品	灰铸铁		不锈钢	NBR	V形组合密封圈、柔性石墨
GD340X—10	10	1
GD340X—16Q	16	1.6			球墨帱铁	灰铸铁

主要外形及结构尺寸

GD340X—6主要外形及结构尺寸(mm)
DN	D	D1	D2	z ×φd	b	L	L1	L2	L3	L4	H	H1	H2	H3
150	265	225	202	8xφ18	20	140	217	160	一	—	527	128	200	—
200	320	280	258	8xφ18	22	152	217	160	—	—	649	190	260	—
250	375	335	312	12xφ18	24	250	243	209	—	—	756	220	285	—
300	440	395	365	12xφ23	24	270	243	209	—	—	815	243	320	一
350	490	445	415	12xφ23	26	290	282	258	—	—	906	275	365	—
400	540	495	465	16xφ23	28	310	282	258	—	—	974	310	398	一
450	595	550	520	16xφ23	28	330	282	258	—	—	1021	335	420	—
500	645	600	570	20xφ23	30	350	340	323	—	—	1132	363	445	—
600	755	705	670	20xφ23	30	390	340	323	—	—	1252	418	510	—
700	860	810	775	24xφ23	32	430	472	430	—	—	1426	490	588	—
800	975	920	880	24xφ30	34	470	472	430	—	—	1534	546	640	一
900	1075	1020	980	24xφ30	36	510	472	430	820	140	1680	612	720	470
1000	1175	1120	1080	28xφ30	36	410	615	582	982	160	1768	648	747	560
1200	1405	1340	1295	32xφ30	40	470	615	582	920	160	1989	761	852	635
1400	1630	1560	1510	36xφ36	44	530	733	747	1150	160	2306	858	1043	866
1600	1830	1760	1710	40xφ36	48	600	733	747	1260	180	2627	992	1230	790
1800	2045	1970	1920	44xφ39	50	670	733	747	1430	280	2953	1125	1450	980
2000	2265	2180	2125	48xφ42	54	760	876	932	1590	360	3232	1232	1570	1075
2200	2475	2390	2335	48xφ42	60	1000	876	932	1750	360	3505	1345	1730	1170
2400	2685	2600	2545	52xφ42	62	1100	876	932	1920	420	3335	1460	1835	1265

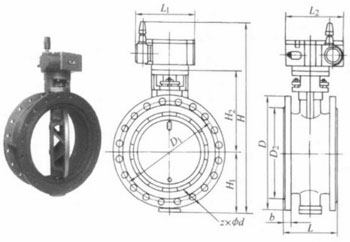

产品外形结构尺寸图

GD340X—6型管网单偏心法兰蝶阀主要外形及结构尺寸图
