J41型15O(Lb)~2500(Lb)铸钢截止阀

更新时间  2014-07-08 09:41 阅读

主要性能参数

J41型15O(Lb)~2500(Lb)铸钢截止阀主要性能参数

型号	压力级(Lb)	适用温度 /℃	适用介质		材料
				阀体、阀盖、 填料压盖	阀瓣	阀杆	填料	阀杆螺母	手轮	双头螺栓
J41-150(Lb)	150	≤425	水、油、 蒸汽等	A216-WCB	A105-77	A276-420	柔性石墨	A439D2	A-197	A-193B7
J41-300(Lb)	300
J41-400(Lb)	400
J41-600(Lb)	600
J14-900( Lb)	900
J41-1500( Lb)	1500
J41-2500( Lb)	2500

主要外形及结构尺寸

J41型15O(Lb)~2500(Lb)铸钢截止阀主要外形及结构尺寸(mm)

DN/in	DN	do	L	D	D1	D2	b	f	z×φd	≈H	D0	重量/kg
1/2	15	15	108	89	60.5	35	10	1.6	4×φ15	241	125	一
3/4	20	20	117	98	70	43	11	1.6	4×φ15	241	125	一
1	25	25	127	108	79.5	51	12	1.6	4×φ15	242	125	一
1 1/4	32	32	140	117	89	63	13	1.6	4×φ15	280	160	一
1 1/2	40	40	165	127	98.5	73	15	1.6	4×φ15	286	160	一
2	50	51	203	152	120.5	92	16	1.6	4×φ19	368	200	18
2 1/2	65	64	216	178	139.5	105	18	1.6	4×φ19	387	200	30
3	80	76	241	190	152.5	127	19	1.6	4×φ19	411	250	41
4	100	102	292	229	190.5	157	24	1.6	8×φ19	454	250	64
5	125	125	356	254	216	186	24	1.6	8×φ22	455	355	86
6	150	152	406	279	241.5	216	26	1.6	8×φ22	541	355	113
8	200	203	495	343	298.5	270	29	1.6	8×φ22	651	450	115
10	250	254	622	406	362	324	31	1.6	12×φ25	800	450	178
12	300	305	698	483	432	381	32	1.6	12×φ25	1231	500	264
14	350	337	787	533	476.5	413	35	1.6	12×φ29	1450	600	370
16	400	387	914	597	534.5	470	37	1.6	16×φ29	1645	600	500
18	450	438	—	635	577.5	533	40	1.6	16×φ32	—	610	1400

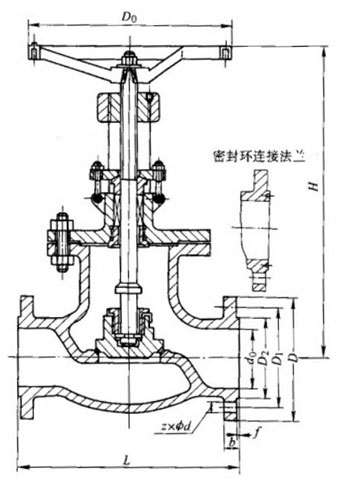

产品外形结构尺寸图
