J41W—25T、J41W—40T型黄铜截止阀

更新时间  2014-07-08 09:38 阅读

主要性能参数

J41W—25T、J41W—40T型黄铜截止阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度	适用介质	材料
			/℃		阀体、阀盖、阀瓣	阀杆	垫片、填料
J41W—25T	25	2.5	常温	氧气	硅黄铜	不锈钢	聚四氣乙烯
J41W—40T	40	4.0

主要外形及结构尺寸

J41W—25T型黄铜截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	f	z×φd	H	D0	重量/kg
15	130	95	65	46	16	2	4×φ14	216	120	5.7
20	150	105	75	56	20	2	4×φ14	220	140	8.5
25	160	115	85	65	21	2	4×φ14	252	160	13
32	180	140	100	76	23	2	4×φ18	278	200	17
40	200	150	110	84	23	3	4×φ18	308	240	2S
50	230	165	125	99	26	3	4×φ18	330	280	34
65	290	185	145	118	29	3	8×φ18	380	320	51
80	310	200	160	132	31	3	8×φ18	418	360	64
100	350	235	190	156	31	3	8×φ22	445	400	90
125	400	270	220	184	34	3	8×φ26	505	450	119
150	480	300	250	211	36	3	8×φ26	528	500	150
200	600	360	310	274	40	3	12×φ26	843	640	300
250	730	425	370	330	42	3	12×φ30	930	720	444

J41W—40T型黄铜截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	f	z×φd	H	D0	重量/kg
15	130	95	65	46	16	2	4×φ14	216	120	5.7
20	150	105	75	56	20	2	4×φ14	220	140	8.5
25	160	115	85	65	21	2	4×φ14	252	160	13
32	180	140	100	76	23	2	4×φ18	278	200	17
40	200	150	110	84	23	3	4×φ18	308	240	28
50	230	165	125	99	26	3	4×φ18	330	280	34
65	290	185	145	118	29	3	8×φ18	380	320	51
80	310	200	160	132	31	3	8×φ18	418	360	64
100	350	235	190	156	31	3	8×φ22	445	400	90
125	400	270	220	184	34	3	8×φ26	505	450	119
150	480	300	250	211	36	3	8×φ26	528	500	150
200	600	375	320	284	45	3	12×φ30	843	640	300
250	730	450	385	345	50	3	12×φ30	930	720	444
300	850	515	450	409	54	4	16×φ33	1083	800	675
350	980	580	510	465	60	4	16×φ36	1240	900	932
400	1100	660	585	535	65	4	16×φ39	1270	900	1150

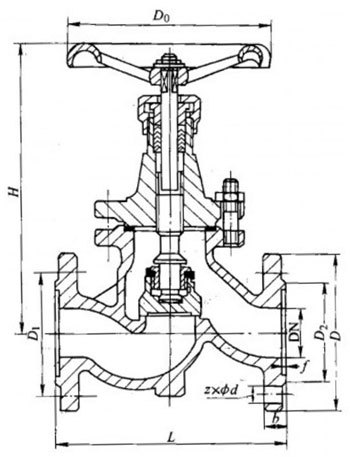

产品外形结构尺寸图
