止回阀

一、产品概述：

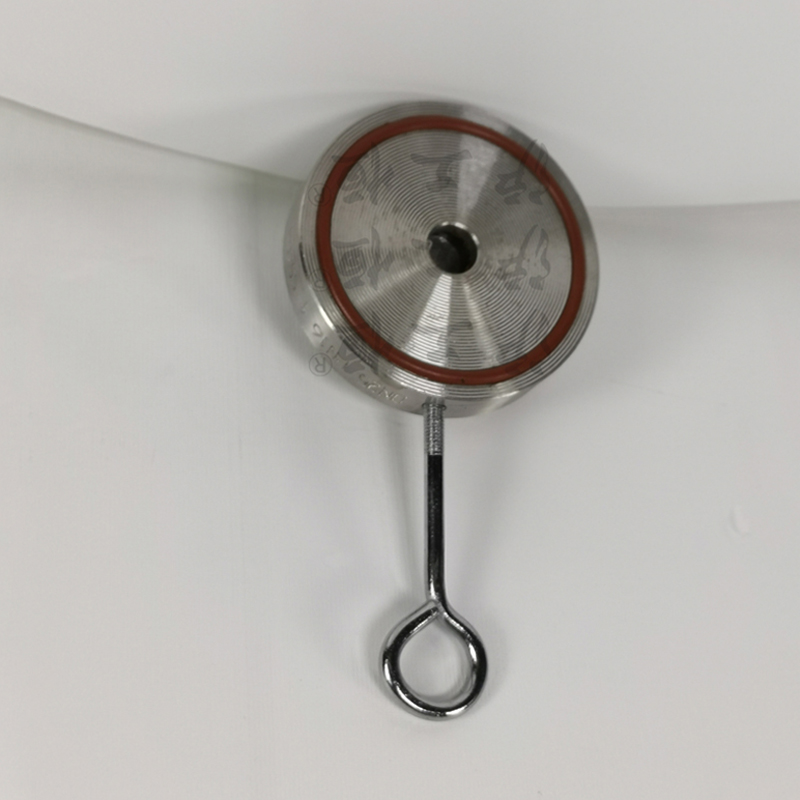

   H74W对夹单瓣式止回阀是一种超薄形止回阀，采用短型结构尺寸和单阀瓣设计，阀瓣处附有O型密封圈，密封性能好，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。

二、产品特点：

1、阀瓣关闭快速，水锤压力小。2、具有结构短、体积小、质量轻。3、阀瓣在很小的压差下就能完全打开。4、流道通畅，流体阻力小；动作灵敏，密封性能好。

三、工作原理：

    H74W对夹单瓣式止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，靠介质流动推开阀瓣介质通过，当介质倒流时，阀瓣靠自身重量以及倒流介质的作用，关闭阀门。

四、连接尺寸：
