主要性能参数
Z941H、Z941Y、Z941W型900(Lb)法兰连接钢制电动楔式闸阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖 |
闸板 |
阀座 |
阀杆 |
|
Z941H-900(Lb) |
900 |
13.15 |
≤200 |
非腐蚀性介质 |
碳钢 |
碳钢+铬钢或钴铬钨 |
碳钢+铬钢或钴铬钨 |
铬钢 |
|
11.62 |
≤300 |
|
8.63 |
≤425 |
|
Z941Y-900(Lb) |
13.15 |
≤200 |
|
11.62 |
≤300 |
|
8.63 |
≤425 |
|
Z941Y-900(Lb)I |
12.07 |
≤350 |
腐蚀性介质 |
铬钼钢 |
铬钼钢+钴铬钨 |
铬镍钛钢+钴铬钨 |
铬镍钛钢 |
|
10.14 |
≤450 |
|
3.83 |
≤550 |
|
Z941W-900(Lb)P |
900 |
9.83 |
≤200 |
铬镍钛钢 |
铬镍钛钢+钴铬钨 |
铬镍钛钢+钴铬钨 |
铬镍钛钢 |
|
Z941W-900(Lb)R |
10.7 |
铬镍钼钛钢 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢 |
|
Z941Y-900(Lb)P |
9.83 |
铬镍钛钢 |
铬镍钛钢+钴铬钨 |
铬镍钛钢+钴铬钨 |
铬镍钛钢 |
|
Z941Y-900(Lb)R |
10.7 |
铬镍钼钛钢 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢 |

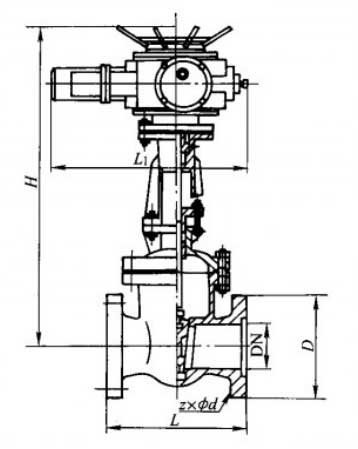

主要外形及结构尺寸
Z941H、Z941Y、Z941W型900(Lb)法兰连接钢制电动楔式闸阀主要外形及结构尺寸（mm)
|
DN/in |
DN |
L |
D |
H |
L1 |
转矩/N.m |
重量/kg |
|
2 |
50 |
368 |
500 |
700 |
575 |
200 |
136 |
|
2 1/2 |
65 |
419 |
305 |
750 |
911 |
500 |
175 |
|
3 |
80 |
381 |
305 |
815 |
911 |
500 |
206 |
|
4 |
100 |
457 |
305 |
860 |
911 |
500 |
300 |
|
5 |
125 |
559 |
305 |
985 |
1052 |
700 |
450 |
|
6 |
150 |
610 |
305 |
1224 |
1052 |
700 |
601 |
|
8 |
200 |
737 |
305 |
1490 |
1052 |
1200 |
860 |
|
10 |
250 |
838 |
305 |
﹣ |
1052 |
1800 |
﹣ |
|
12 |
300 |
965 |
305 |
﹣ |
1378 |
2700 |
﹣ |
