Zb15W-16T型内螺纹热锻黄铜水表专用闸阀

更新时间 2011-10-24 08:17 阅读

Zb15W-16T型内螺纹热锻黄铜水表专用闸阀

主要性能参数

Zb15W-16T型内螺纹热锻黄铜水表专用闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	阀杆	填料	手轮
Zb15W-16T	16	1.6	≤120	水	热锻黄铜	黄铜	聚四氟乙烯	铸铁

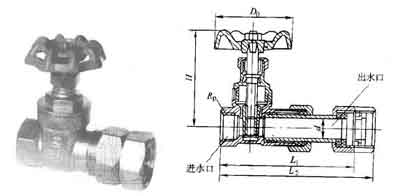

主要外形及结构尺寸

Zb15W-16T型内螺纹热锻黄铜水表专用闸阀主要外形及结构尺寸(mm)
进水口×出水口 mm×mm	Rp/in	L1	L2	d	H	D0
15×15	Rp 1/2	97	110	15±0.12	72	55
20×15	Rp 3/4	107	120	15±0.12	83	65
20×20	Rp 3/4	107	120	20±0.12	83	65
25×20	Rp 1	117	130	2±0.12	96	75
