Z941H、Z941Y、Z941W型PN16～PN63电动楔式闸阀

更新时间 2011-11-21 08:27 阅读

Z941H、Z941Y、Z941W型PN16～PN63电动楔式闸阀

主要性能参数

Z941H、Z941Y、Z941W型PN16～PN63电动楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z941H-16C～63	16～63	1.6～6.3	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z941Y-16C～63							堆焊硬质合金
Z941Y-16P～63P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16R～63R					铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z941Y-16I～63I			≤550	蒸汽、油品	铬钼合金钢	铬钼合金钢	堆焊硬质合金	堆焊硬质合金
Z941Y-16P～63P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	聚四氟乙烯
Z941W-16R～63R			≤200	醋酸类	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体	石棉石墨或柔性石墨
Z941W-16I～63I			≤550	油品、蒸汽	铬钼钢	耐热钢或不锈钢
Z941W-16P～63P			≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢

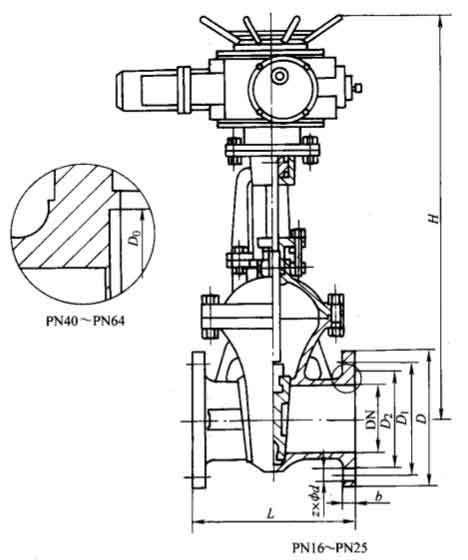

主要外形及结构尺寸

Z941H、Z941Y、Z941W型PN16电动楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	重量/kg
50	250	160	125	100	16	4×Φ18	615	50
65	265	180	145	120	18	4×Φ18	630	53
80	280	195	160	135	18	8×Φ18	710	63
100	300	215	180	155	20	8×Φ18	740	83
125	325	245	210	185	22	8×Φ18	820	128
150	350	280	240	210	24	8×Φ23	907	174
200	400	335	295	265	26	12×Φ23	1100	310
250	450	405	355	320	30	12×Φ25	1200	455
300	500	460	410	375	30	12×Φ25	1540	560
350	550	520	470	435	34	16×Φ25	1700	885
400	600	580	525	485	36	16×Φ30	1933	1120
450	650	640	585	545	40	20×Φ30	2160	1330
500	700	705	650	608	44	20×Φ34	2240	1516
