Z6s42H、Z6s42Y型PN16~PN100气动平行式双闸板闸阀

更新时间  2011-12-05 08:24 阅读

Z6s42H、Z6s42Y型PN16~PN100气动平行式双闸板闸阀

主要性能参数

Z6s42H、Z6s42Y型PN16~PN100气动平行式双闸板闸阀主要性能参数
型号 PN 工作压力
(Mpa)
适用温度
(℃)
适用介质 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z6s42H-16C~100C 16~100 1.6~10.0 ≤425 天然气、水、
蒸汽、油品
碳素钢 铬不锈钢 堆焊铬不锈钢 柔性石墨
Z6s42Y-16C~100C 堆焊钴铬钨硬
质合金
Z6s42Y-16I~100I ≤550 水、蒸汽、油品 铬钼铸钢 铬钼铸钢
Z6s42Y-16P~100P ≤200 硝酸类 铬钼钛铸钢 铬钼钛铸钢 柔性石墨或
聚四氟乙烯
Z6s42Y-16R~100R 醋酸类 铬镍钼钛铸钢 铬镍钼钛铸钢

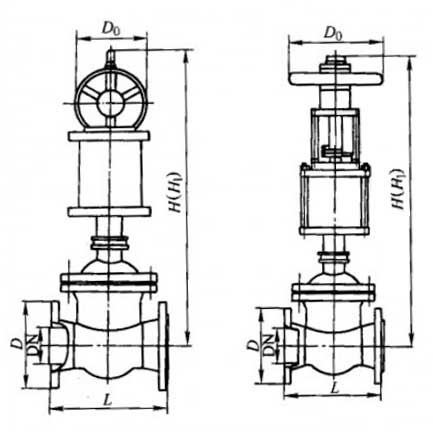

主要外形及结构尺寸

Z6s42H、Z6s42Y型PN16气动平行式双闸板闸阀主要外形及结构尺寸(mm)
DN DN/in L D H H1 Do 重量/kg
15 1/2 130 95 503 518 200 21.6
20 3/4 150 105 512 532 200 21.6
25 1 160 115 515 540 200 22.2
32 1 1/4 200 135 518 550 200 33
40 1 1/2 240 145 560 600 200 34.2
50 2 250 160 605 655 200 37.2
65 2 1/2 270 180 755 820 250 51
80 3    280 195 822 902 250 72
100 4    300 215 890 990 250 90
125 5    325 245 1113 1238 250 120
150 6    350 280 1192 1342 250 150
200 8    400 335 1494 1694 320 220
250 10    450 405 1623 1873 320 320
300 12    500 460 1750 2050 400 400
350 14    550 520 1870 2220 400 558
400 16    600 580 2060 2460 600 840
450 18    650 640 2050 2500 700 1200
500 20    700 705 2248 2748 740 1380
600 24    800 840 2900 3500 900 1620
700 28    900 910 3113 3813 900 1902
800 32    1000 1020 3200 4000 2282
