闸阀标准系列

Z541H、Z541Y、Z541W型PN16、PN25法兰连接钢制锥齿轮传动楔式闸

更新时间 2011-11-18 08:24 阅读

Z541H、Z541Y、Z541W型PN16、PN25法兰连接钢制锥齿轮传动楔式闸阀

主要性能参数

Z541H、Z541Y、Z541W型PN16、PN25法兰连接钢制锥齿轮传动楔式闸阀主要性能参数
型号	PN	适用温度（℃）	工作压力 (Mpa)	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
Z541H-16C	16	≤200	1.6	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤300	1.25
		≤425	0.9
Z541Y-16C		≤200	2.5		碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤300	2.0
		≤425	1.4
Z541Y-16I	16	≤325	1.4	非腐蚀性介质	铬钼钢	铬镍钢+钴铬钨	铬镍钛钢+钴铬钨	铬钼钒钢
		≤450	1.0
		≤550	0.4
Z541W-16P		≤200	1.6	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541W-16R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541Y-16P		≤200	1.6		铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-16R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541H-25	25	≤200	2.5	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤300	2.0
		≤425	1.4
Z541Y-25		≤200	2.5		碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤300	2.0
		≤425	1.4
Z541Y-25I		≤325	2.2	非腐蚀性介质	铬钼钢	铬镍钢+钴铬钨	铬镍钛钢+铬钢或钴铬钨	铬镍钒钢
		≤450	1.6
		≤550	0.64
Z541W-25P		≤200	2.5	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541W-25R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541Y-25P		≤200			铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-25R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

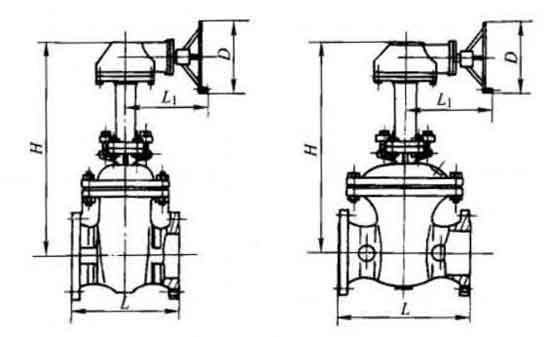

主要外形及结构尺寸

Z541H、Z541Y、Z541W型PN16法兰连接钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	L1	转矩/N.m	重量/kg
300	500	305	1155	341	340	465
350	550	305	1420	357	730	475
400	600	305	1590	357	730	786
450	650	305	1705	357	730	936
500	700	305	1816	357	730	994
600	800	458	2890	427	1470	1400
700	900	458	3280	507	2940	2300
800	1000	610	3575	608	5800	3000
900	1100	610	3790	608	5880	3490
1000	1200	610	4030	608	5880	4100
