主要性能参数
Z42W-1型铁制楔式双闸板闸阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
Z42W-1 |
1 |
0.1 |
≤100 |
煤汽 |
灰铸铁 |
碳钢 |
灰铸铁 |
油浸石棉填料 |

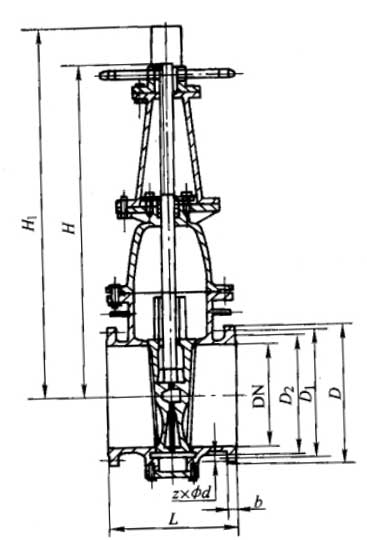

主要外形及结构尺寸
Z42W-1型铁制楔式双闸板闸阀主要外形及结构尺寸（mm)
|
DN |
L |
D |
D1 |
D2 |
b |
H |
H1 |
z×Φd |
Do |
重量/kg |
|
300 |
330 |
435 |
395 |
362 |
24 |
1025 |
1400 |
12×Φ23 |
450 |
420 |
|
350 |
330 |
485 |
445 |
412 |
26 |
1260 |
1569 |
16×Φ23 |
450 |
480 |
|
400 |
330 |
535 |
495 |
462 |
28 |
1298 |
1750 |
16×Φ23 |
450 |
500 |
|
450 |
330 |
590 |
550 |
518 |
28 |
1490 |
1926 |
16×Φ23 |
560 |
610 |
|
500 |
350 |
640 |
600 |
568 |
30 |
1602 |
2147 |
16×Φ23 |
560 |
700 |
|
600 |
390 |
755 |
705 |
670 |
30 |
2000 |
2637 |
20×Φ25 |
640 |
900 |
