Z41T-10C型法兰连接钢制闸阀

更新时间 2011-10-31 08:26 阅读

Z41T-10C型法兰连接钢制闸阀

主要性能参数

Z41T-10C型法兰连接钢制闸阀主要性能参数
型号	PN	工作压力（MPa)	适用温度（℃）	适用介质	材料
					阀体、闸板、阀盖	阀杆	密封面	垫片
Z41T-10C	10	1.0	≤120	水、蒸汽、油品	WCB	2Cr13	黄铜	石棉板

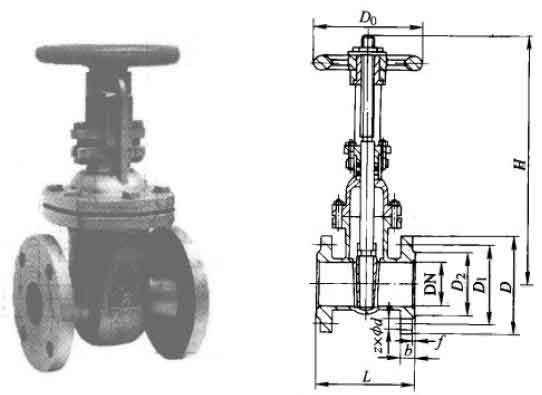

主要外形及结构尺寸

Z41T-10C型法兰连接钢制闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
40	165	145	110	85	18	4×Φ18	3	245	135	10
50	178	160	125	100	20	4×Φ18	3	286	180	170
65	190	180	145	120	20	4×Φ18	3	320	180	22
80	203	195	160	135	22	4×Φ18	3	373	200	27
100	229	215	180	155	22	8×Φ18	3	428	200	34
125	250	245	210	185	24	8×Φ18	3	513	240	50
150	270	280	240	210	24	8×Φ23	3	582	240	64
200	292	335	295	265	26	8×Φ23	3	730	320	100
250	330	390	350	320	28	12×Φ23	3	897	320	145
300	356	440	400	368	28	12×Φ23	3	1032	400	191
350	380	500	460	428	30	16×Φ23	3	1170	400	﹣
400	406	565	515	482	32	16×Φ25	3	1330	500	﹣
450	432	615	565	532	32	20×Φ25	3	1460	500	﹣
500	457	670	620	585	34	20×Φ25	3	1650	500	﹣
