Z41H、Z41Y型1500（Lb)～2500(Lb)法兰连接钢制手动楔式闸阀

更新时间 2011-11-15 08:23 阅读

Z41H、Z41Y型1500（Lb)～2500(Lb)法兰连接钢制手动楔式闸阀

主要性能参数

Z41H、Z41Y型1500（Lb)～2500(Lb)法兰连接钢制手动楔式闸阀主要性能参数
型号	压力级 (Lb)	适用温度（℃）	工作压力 (Mpa)	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
Z41H-1500(Lb)	1500	≤200	21.92	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤300	19.37
		≤425	14.38
Z41Y-1500(Lb)		≤200	21.92
		≤300	19.37
		≤425	14.38
Z41Y-1500(Lb)I		≤350	20.12		铬钼钢	铬钼钢+钴铬钨	铬镍钛钢+钴铬钨	铬钼钒钢
		≤450	16.9
		≤550	6.38
Z41Y-1500(Lb)P		≤200	16.38	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z41Y-1500(Lb)R			17.84		铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z41H-2500(Lb)	2500	≤200	36.52	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤300	32.28
		≤425	23.96
Z41Y-2500(Lb)		≤200	36.52
		≤300	32.28
		≤425	23.96
Z41Y-2500(Lb)I		≤350	33.53		铬钼钢	铬钼钢+钴铬钨	铬钼钢+钴铬钨	铬钼钒钢
		≤450	28.17
		≤550	10.64
Z41Y-2500(Lb)P		≤200	27.3	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z41Y-2500(Lb)R			29.73		铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

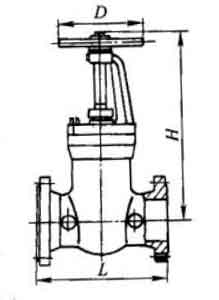

主要外形及结构尺寸

Z41H、Z41Y型1500（Lb)法兰连接钢制手动楔式闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	D	H	重量/kg
2	50	368	300	521	59
2 1/2	65	419	350	584	79
3	80	381	350	648	115
4	100	457	400	750	198
5	125	559	450	850	258
6	150	610	500	900	303
8	200	737	600	1040	607
10	250	838	600	1130	825
12	300	965	650	1340	1291
14	350	1029	700	1543	1629
