Z41H、Z41Y、Z41W型10（K)、20(K)、40(K)铸钢法兰闸阀

更新时间 2011-11-13 09:43 阅读

Z41H、Z41Y、Z41W型10（K)、20(K)、40(K)铸钢法兰闸阀

主要性能参数

Z41H、Z41Y、Z41W型10（K)、20(K)、40(K)铸钢法兰闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z41H-10(K)	10	1.0	油品、天然气、水、蒸汽	≤150	碳素钢	铬不锈钢	硬质合金	石棉石墨或柔性石墨
Z41H-20(K)	20	5.0
Z41H-40(K)	40	﹣
Z41Y-10(K)	10	2.0
Z41Y-20(K)	20	5.0
Z41Y-40(K)	40	﹣
Z41W-10(K)P	10	2.0	醋酸类		铬镍钛不锈钢	铬镍钛不锈钢	硬质合金	石棉石墨或聚四氟乙烯
Z41W-20(K)P	20	5.0

主要外形及结构尺寸

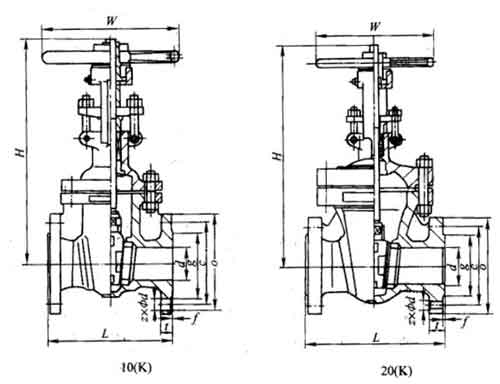

Z41H、Z41Y、Z41W型10（K)铸钢法兰闸阀主要外形及结构尺寸(mm)
DN	d	L	H (近似值）	W	o	t	c	g	f	z×Φd	重量/kg
15	13	108	188	100	95	12	70	52	1	4×Φ15	5
20	19	117	202	100	100	14	75	58	1	4×Φ15	6
25	25	127	225	120	125	14	90	70	1	4×Φ19	8
32	32	140	252	120	135	16	100	80	2	4×Φ19	9
40	38	165	277	160	140	16	105	85	2	4×Φ19	14
50	51	178	405	200	155	16	120	100	2	4×Φ19	24
65	64	190	455	200	175	18	140	120	2	4×Φ19	31
80	76	203	510	200	185	18	150	130	2	8×Φ19	40
100	102	229	610	240	210	18	175	155	2	8×Φ19	55
125	125	254	755	280	250	20	210	185	2	8×Φ23	70
150	152	267	835	280	280	22	240	215	2	8×Φ23	90
200	203	292	1045	355	330	22	290	265	2	12×Φ23	145
250	254	330	1265	400	400	24	355	325	2	12×Φ25	230
300	305	356	1465	400	445	24	400	390	3	16×Φ25	330
