TSFZ41Y型PN16～PN40型耐磨衬钢玉不锈钢楔式闸阀

更新时间 2011-11-07 08:29 阅读

TSFZ41Y型PN16～PN40型耐磨衬钢玉不锈钢楔式闸阀

主要性能参数

TSFZ41Y型PN16～PN40型耐磨衬钢玉不锈钢楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体、阀盖、闸板、阀杆	阀座和闸板密封面	垫片	填料	手轮
TSFZ41Y-16PII	16	1.6	高温烟气	≤700	铬镍钛不锈钢 1Cr18Ni9Ti	堆焊硬质合金	不锈钢石棉缠绕垫	柔性石墨	球墨铸铁
TSFZ41Y-25PII	25	2.5
TSFZ41Y-40PII	40	4.0

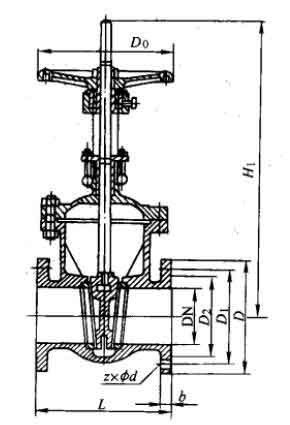

主要外形及结构尺寸

TSFZ41Y-16PII型耐磨衬钢玉不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
80	280	195	160	135	20	8×Φ18	435	530	280	46
100	300	215	180	155	20	8×Φ18	500	620	280	54
150	350	280	240	210	24	8×Φ23	630	790	300	98
200	400	335	295	265	26	12×Φ23	740	960	350	190
250	450	405	355	320	30	12×Φ25	900	1160	400	248
300	500	460	410	375	30	12×Φ25	1060	1380	450	335
350	550	520	470	435	34	16×Φ25	1170	1540	500	460
400	600	580	525	485	36	16×Φ30	1330	1750	600	600
500	700	705	650	608	44	20×Φ34	1460	1980	600	1150

TSFZ41Y-25PII型耐磨衬钢玉不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
80	280	195	160	135	20	8×Φ18	435	530	280	48
100	300	230	190	160	24	8×Φ23	500	620	280	57
150	350	300	250	218	30	8×Φ23	630	790	300	104
200	400	360	310	278	34	12×Φ23	740	960	350	235
250	450	425	370	332	36	12×Φ25	900	1160	400	280
300	500	485	430	390	40	12×Φ25	1060	1380	450	360
350	550	550	480	448	44	16×Φ25	1170	1540	500	480
400	600	610	550	505	48	16×Φ30	1330	1750	600	640
500	700	705	650	608	54	20×Φ34	1460	1980	600	1210
