PZ641H型PN16～PN63气动钢制排渣闸阀

更新时间 2011-11-08 23:08 阅读

PZ641H型PN16～PN63气动钢制排渣闸阀

主要性能参数

PZ641H型PN16～PN63气动钢制排渣闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用介质	适用温度（℃）	材料
					阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ641H-16C	16	1.6	灰渣水混合物（灰水比 1：1：5，粒度≤50mm)	≤100	碳素钢	碳素钢堆焊铁基合金	碳素钢堆焊铁基合金	铬不锈钢	橡胶石棉板	石棉石墨
PZ641H-25	25	2.5
PZ641H-40	40	4.0
PZ641H-63	63	6.3

主要外形及结构尺寸

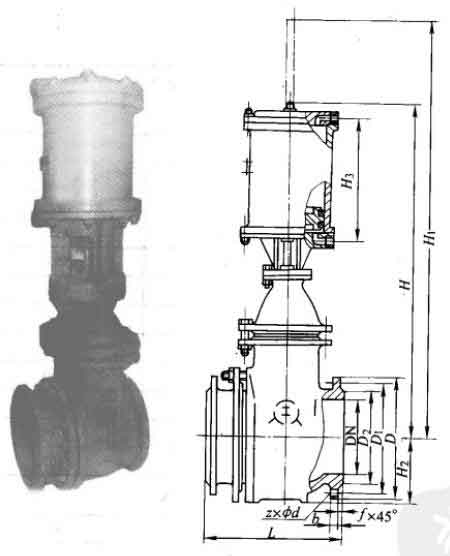

PZ641H型PN16气动钢制排渣闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
100	300	220	180	158	8×Φ18	24	3	265	120	715	840	196
150	350	285	240	212	8×Φ22	28	3	290	162	945	1205	258
200	400	340	295	268	12×Φ22	30	3	307	200	1245	1545	344
250	450	405	355	320	12×Φ26	32	3	454	220	1550	1850	438
300	500	460	410	370	12×Φ26	34	4	610	260	1620	1980	630
350	550	520	470	430	16×Φ26	38	4	630	290	1690	2045	821
400	600	580	525	480	16×Φ30	40	4	645	338	1805	2205	940
450	650	640	585	532	20×Φ30	40	4	675	360	2015	2466	1019
500	700	715	650	585	20×Φ33	42	4	695	400	2115	2615	1138

PZ641H型PN25气动钢制排渣闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	350	300	250	212	8×Φ26	30	3	275	162	720	860	226
200	400	360	310	278	12×Φ26	34	3	300	200	950	1240	298
250	450	425	370	335	16×Φ30	36	3	317	220	1250	1580	394
300	500	485	430	390	16×Φ30	40	4	464	260	1550	1890	498
350	550	555	490	450	16×Φ33	40	4	630	290	1630	2070	700
400	600	620	550	505	16×Φ36	40	4	650	338	1706	2265	901
450	650	670	600	555	20×Φ36	42	4	665	360	1740	2525	1036
500	700	730	660	615	20×Φ36	44	4	695	400	2045	2685	1119
600	800	845	770	720	20×Φ39	46	4	710	437	2165	2740	1238
