PZ41H、PZ941型PN16～PN63耐磨排渣阀

更新时间 2011-11-03 08:23 阅读

PZ41H、PZ941型PN16～PN63耐磨排渣阀

主要性能参数

PZ41H、PZ941型PN16～PN63耐磨排渣阀主要性能参数
型号	PN	工作压力 /MPa	材料
			阀体、阀盖	阀杆	阀杆螺母	阀座、阀板面
						普通型	耐磨型
PZ41H-16C～63	16～63	1.6～6.3	A216Cr、 WCB	1Cr13	A439D-2或 Cu-ALLOY	铸钢+不锈钢（堆焊516）	铸钢+陶瓷
PZ941H-16C～63

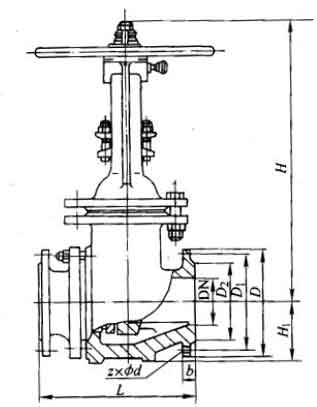

主要外形及结构尺寸

PZ41H、PZ941型PN16耐磨排渣阀主要外形及结构尺寸（mm)
DN	D	D1	D2	b	z×Φd	H1	L	H		电装 DZ	重量
DN	D	D1	D2	b	z×Φd	H1	L	手动	电动	电装 DZ	手动	电动
50	165	125	102	20	4×Φ17.5	﹣	250	335	585	20	60	94
80	200	160	133	22	8×Φ17.5	﹣	280	280	910	20	78	112
100	220	180	158	24	8×Φ17.5	120	300	300	1080	20	95	140
150	285	240	212	28	8×Φ22	160	350	350	1200	30	158	195
200	340	295	268	30	12×Φ22	195	400	400	1312	30	222	260
250	405	355	320	32	12×Φ26	220	450	450	1400	45	289	374
300	460	410	370	34	12×Φ26	260	600	600	1540	60	365	455
350	520	470	430	38	16×Φ26	290	550	550	1700	60	558	648
400	580	525	482	40	16×Φ30	330	600	600	1850	120	850	960
450	640	585	532	44	20×Φ30	360	650	650	2060	120	1164	1280
500	715	650	585	46	20×Φ33	390	700	700	2270	180	1482	1740
600	840	770	720	38	20×Φ36	437	800	800	2556	180A	1521	1765
700	910	840	794	40	24×Φ36	457	900	900	2380	180A	2356	2620
1000	1255	1112	1079	46	28×Φ42	487	1200	1200	2951	250A	4560	4810
