FDZ15T、FDZ15W型PN10、PN16内螺纹联接闸阀

更新时间 2011-10-19 08:22 阅读

FDZ15T、FDZ15W型PN10、PN16内螺纹联接闸阀

主要性能参数

FDZ15T、FDZ15W型PN10、PN16内螺纹联接闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	阀体、闸板	阀盖、手轮、防盗帽	阀杆
FDZ15T-10	10	1.0	≤200	水、蒸汽	灰铸铁+黄铜	灰铸铁	不锈钢、碳钢
FDZ15W-16	16	1.6	≤100	油品	灰铸铁	灰铸铁	不锈钢、碳钢

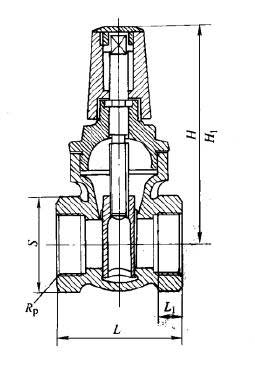

主要外形及结构尺寸

FDZ15T、FDZ15W型PN10、PN16内螺纹联接闸阀外形及结构尺寸（mm）
DN	Rp/in	L	L1	S	H	D0	重量、kg
15	Rp 1/2	60	12	32	105	55	1
20	Rp 3/4	65	13	36	115	55	1.2
25	Rp 1	75	15	46	130	65	1.6
32	Rp 1 1/4	85	17	55	150	65	3.4
40	Rp 1 1/2	95	19	65	170	80	3.5
50	Rp 2	110	22	80	205	100	5.6
65	Rp 2 1/2	120	25	95	230	120	7.5
