BZ41H、BZ41W、BZ41Y型PN16～PN40保温夹套楔式闸阀

更新时间 2011-11-05 08:24 阅读

BZ41H、BZ41W、BZ41Y型PN16～PN40保温夹套楔式闸阀

主要性能参数

BZ41H、BZ41W、BZ41Y型PN16～PN40保温夹套楔式闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	阀座和闸板密封面	阀杆	填料	手轮
BZ41H-16C	16	1.6	≤425	油品等无腐性介质	砚素钢、WCB	堆焊铁基合金	铬不锈钢 2Cr13	石棉石墨/ 柔性石墨	球墨铸铁或铸钢
BZ41H-25	25	2.5
BZ41H-40	40	4.0
BZ41Y-16C	16	1.6				堆焊硬质合金
BZ41Y-25	25	2.5
BZ41Y-40	40	4.0
BZ41W-16P	16	1.6	≤150	油品等无腐性介质	铬镍钛不锈钢、 WCB	本体材料B8/CF8	铬镍钛不锈钢、 304	聚四氟乙烯
BZ41W-25P	25	2.5
BZ41W-40P	40	4.0
BZ41Y-16P	16	1.6				堆焊硬质合金
BZ41Y-25P	25	2.5
BZ41Y-40P	40	4.0
BZ41W-16R	16	1.6	≤150	油品等无腐性介质	铬镍钼钛不锈钢、CF8M	本体材料 B8M/CF8M	铬镍钼钛不锈钢、316	聚四氟乙烯
BZ41W-25R	25	2.5
BZ41W-40R	40	4.0
BZ41Y-16R	16	1.6				堆焊硬质合金
BZ41Y-25R	25	2.5
BZ41Y-40R	40	4.0

主要外形及结构尺寸

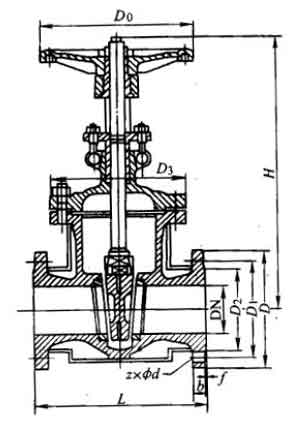

BZ41H、BZ41W、BZ41Y型PN16保温夹套楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	D0	加热汽接头螺纹	重量/kg
50	250	195	160	135	20	8×Φ18	358	280	M12×1.25	54
80	310	245	210	185	22	8×Φ18	435	320	M12×1.25	100
100	350	280	240	210	24	8×Φ23	502	360	M12×1.25	120
150	450	335	295	265	26	12×Φ23	675	400	M12×1.25	260
200	550	405	355	320	30	12×Φ25	820	400	M12×1.25	300
250	650	460	410	375	30	12×Φ25	970	500	M20×1.5	400
300	750	520	470	435	34	16×Φ25	1145	500	M20×1.5	490
350	850	580	525	485	36	16×Φ30	1280	500	M20×1.5	580
400	950	640	585	545	40	20×Φ30	1450	500	M20×1.5	920
