主要性能参数

Z942TC-63C/I/P型电动双闸板陶瓷闸阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体	阀盖	闸板	阀杆	阀座
Z942Tc-63C	63	6.3	≤425	水、油品、汽、酸 液、渣水	WCB	WCB	WCB+工程陶瓷	2Crl3	工程陶瓷
Z942Tc-63I	63	6.3	≤540		ZGCr5Mo	ZGCr5Mo	ZGCr5Mo +工程陶瓷	25Cr2MoV
Z942Tc-63P	63	6.3	≤200		ZClCrl8Ni9Ti	ZGlCr18Ni9Ti	ZG1Crl8Ni9Ti+工程陶瓷	1Crl8Ni9Ti

主要外形及结构尺寸

Z942TC-63C/I/P型电动双闸板陶瓷闸阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	D6	b-f	z×φd	H	L1	L2	Do	电动装置型号	公称转矩 /N-m	电动机 功率/kW	重量 /kg
40	240	185	125	95	76	24-3	4×φ23	665	590	371	365	DZW1OA	100	0.25	93
50	250	175	135	105	88	28-3	4×φ23	790	590	371	365	DZW15A	150	0.37	102
65	280	200	160	130	110	28-3	8×φ23	840	590	371	365	DZW20A	200	055	106
80	310	210	170	140	121	30-3	8×φ23	890	590	371	365	DZW20A	200	0.55	123
100	350	250	200	168	150	32-3	8×φ25	1020	590	371	365	DZW30A	300	0.75	154
125	400	295	240	202	176	36-3	8×φ30	1100	590	371	365	DZW30A	300	0.75	205
150	450	340	2S0	240	204	38-3	8×φ34	1290	590	371	365	DZW45A	450	1.1	317
200	550	405	345	300	260	44-3	12×φ34	1475	810	515	470	DZW60A	600	1.5	437
250	650	470	400	352	313	48-3	12×φ41	1500	830	450	470	DZW90	900	2.2	606
300	750	530	460	412	364	54-4	16×φ41	1820	830	450	550	DZW120	1200	3.0	732
350	850	595	525	475	422	60-5	16×φ36	2216	870	565	55	DZW180	1800	4.0	1110
400	950	670	585	525	474	66-4	16×φ48	2836	870	565	320	DZW250	2500	5.5	1540
500	1150	800	705	640	576	70-4	20×φ54	3320	1170	770	320	DZW350	3500	7.5	一
600	1350	930	820	750	676	76-51	20×φ58	3684	1170	770	320	DZW500	5000	10	一

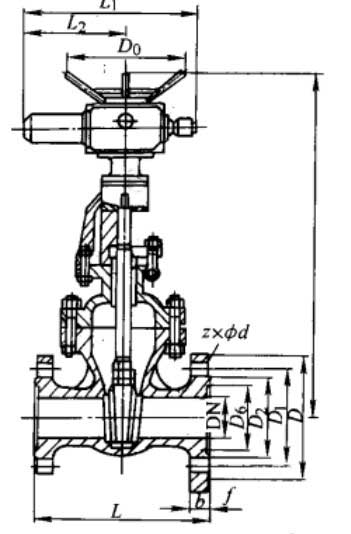

产品外形结构尺寸图
