Z11H、Z11Y型800(Lb)钢制内螺纹楔式闸阀

更新时间 2011-10-18 08:27 阅读

Z11H、Z11Y型800(Lb)钢制内螺纹楔式闸阀

主要性能参数

Z11H、Z11Y型800(Lb)钢制内螺纹楔式闸阀主要性能参数
型号	压力级 (Lb)	适用温度（℃）	适用介质	材料
				阀体、阀盖、闸板	闸杆	密封面	填料
Z11H-800(Lb)	800	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或堆焊硬质合金	石棉石墨或柔性石墨
Z11Y-800(Lb)
Z11H-800(Lb)I		≤550	蒸汽、油品	铬钼钢	耐热钢或铬不锈钢	堆焊硬质合金
Z11Y-800(Lb)I
Z11Y-800(Lb)P		≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨或聚四氟
Z11Y-800(Lb)R		≤150	腐蚀性介质	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金

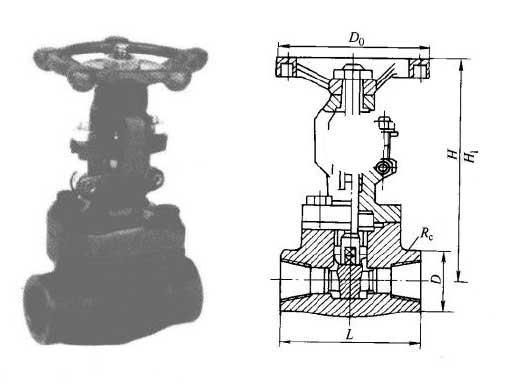

主要外形及结构尺寸

Z11H、Z11Y型800(Lb)钢制内螺纹楔式闸阀主要外形及结构尺寸（mm）
DN/mm	Rc/in	L	D	H	H1	D0	重量/kg
15	Rc 1/2	80	34	142	155	100	1.9
20	Rc 3/4	90	40	145	160	100	2.0
25	Rc 1/2	100	50	164	186	120	3.3
32	Rc 1 1/4	120	58	187	216	140	1.8
40	Rc 1 1/2	130	66	215	250	160	6.7
50	Rc 2	140	78	233	276	180	9.6
