闸阀

产品说明:

Z47WF型燃气闸阀（无泄漏燃气平板闸阀）PN16～PN64专用于天然气、液体石油气煤气、油品等，它以的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命，真正达到零泄漏。

产品特点:

1. 阀体采用铸造结构。
2. 阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。
3. 阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时闸板脏物的作用。
4. 阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
5. 阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
6. 阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用。
7. 采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
8. 直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

产品执行标准:

设计与制造：API 600；
法兰尺寸：ANSI B16.5；
结构长度：ANSI B16.10；
压力 温度：ANSI B16.34；
检验与试验：API 598；

产品性能参数:

产品零部件材质:

产品外形连接尺寸:

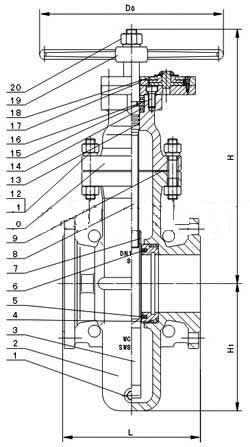

产品外形结构及尺寸图:



安装注意事项及要点:

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月到少润滑一次。
6、安装位置、高度、进出口方向符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
