PZ73X/PZ73F/PZ73H/PZ73Y型手动凸缘刀型闸阀
PZ73X/PZ73F/PZ73H/PZ73Y型手动凸缘刀型闸阀
产品型号:PZ73X、PZ73F、PZ73H、PZ73Y
口径(DN):50~900(mm)
压力(PN):1.0Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品标准

    设计制造: JB/T8691-1998
    结构长度 : GB/T15188.2-94
    法兰连接 : GB/T9113.1-2000  JB/T79-94
    试验与验收 : GB/T13927-92

    主要零部件材质

    PZ73X/PZ73F/PZ73H/PZ73Y型手动凸缘刀型闸阀零部件材质
    阀体、上盖 碳钢、不锈钢
    阀板 不锈钢
    阀杆 不锈钢
    密封圈 橡胶、四氟、不锈钢、硬质合金

    主要性能规范

    PZ73X/PZ73F/PZ73H/PZ73Y型手动凸缘刀型闸阀性能规范
    公称压力 PN
    壳体试验 1.5PN
    密封试验 1.1PN
    工作温度e 橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃
    适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物

    主要外形结构连接尺寸

    PZ73X/PZ73F/PZ73H/PZ73Y型手动凸缘刀型闸阀外形结构连接尺寸(mm)
    公称压力(MPa) 公称通径(mm) L D D1 D2 H N-M D0
    1.0 50 48 160 125 100 285 4-M16 180
    65 48 180 145 120 298 4-M16 180
    80 50 195 160 135 315 4-M16 220
    100 50 215 180 155 365 8-M16 220
    125 57 245 210 185 400 8-M16 230
    150 57 280 240 210 475 8-M20 280
    200 70 335 295 265 540 8-M20 360
    250 70 390 350 320 630 12-M20 360
    300 76 440 400 368 780 12-M20 400
    350 76 500 460 429 885 16-M20 400
    400 89 565 515 482 990 16-M22 400
    450 89 615 565 532 1100 20-M22 530
    500 114 670 620 585 1200 20-M22 530
    600 114 780 725 685 1450 20-M27 600
    700 130 895 940 800 1700 24-M27 600
    800 130 1010 950 905 2000 24-M30 680
    900 140 1110 1050 1005 2300 28-M30 680
    注:0.6MPa、1.0MPa、1.6MPa及美标150Lb等连接尺寸见附录

    产品外形结构尺寸图

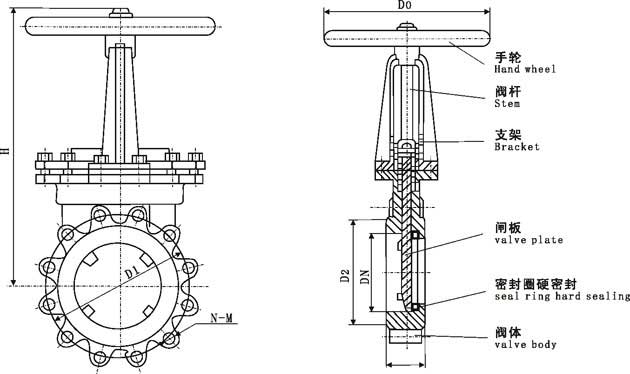

    PZ73X/PZ73F/PZ73H/PZ73Y型手动凸缘刀型闸阀外形结构尺寸图

    刀型闸阀的安装注意事项

    1.刀型闸阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
    2.各连接部位螺栓,要求均匀拧紧;
    3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
    4.用户在安装阀门前,校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
    5.用户在安装阀门时,预留阀门驱动的必要空间;
    6.驱动装置的接线须按线路图进行;
    7.刀闸阀定期保养,不得随意碰撞及挤压,以免影响密封。
