闸阀

Z560Y-200 Z560Y-320高压伞齿轮闸阀
Z560Y-200 Z560Y-320高压伞齿轮闸阀
产品型号:Z560Y-200 Z560Y-320
口径(DN):150~225(mm)
压力(PN):20.0、32.0MpaMpa
产品价格: 电议
在线咨询
  • 产品详情
    产品概述
    Z560Y-200 Z560Y-320高压伞齿轮闸阀也称电站专用伞齿轮闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。

    结构特点
    1、采用压力自紧式密封结构,双闸板、两端支管为焊接连接。
    2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成,借阀体导向筋的引导作升降运动。
    3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
    4、阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性能。
    5、压力自紧式密封,压力越高密封性越高。
    6、阀门的开和关由装在阀盖上面的手动齿轮机构完成。
    7、在使用阀门时,阀门处于全开或全关的位置,不能作调节阀使用。

    执行标准
    1.设计制造与验收按JB/T3595、DL/T53I标准及日本火力发电阀门标准E101。
    2.结构长度按GB/T12221,E101、JB/T2766、GB/T15188.1标准规定或按用户要求。
    3.压力-温度等级按E101、JB/T3595标准规定。
    4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25标准规定或按用户配管尺寸要求。
    5.可根据用户霖要,采用ASME B16.34标准制造,900Lb、1500Lb, 2000Lb, 2500Lb等高磅级阀门。

    主要零件材料
    Z560Y-200 Z560Y-320高压伞齿轮闸阀主要零件材料
    型 号 零件名称
    阀体 阀座 闸板 阀杆 浮动阀盖 阀盖(支架) 密封圈 填料
    Z560Y-200
    Z560Y-320
    WCB A105/WCB A105 WCB 2Crl3 A105 WCB WCB 成型石墨环 柔性石墨


    主要外形和连接尺寸

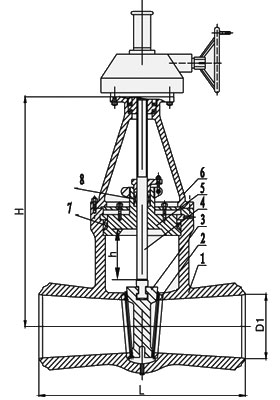

    Z560Y-200 Z560Y-320高压伞齿轮闸阀主要外形和连接尺寸图

    Z560Y-200 Z560Y-320高压伞齿轮闸阀主要外形和连接尺寸(mm)
    公称通径
    (mm)
    尺寸 (mm) 参考重量
     (kg)
    L h H D1
    150 700 135 800 145 375
    175 750 176 850 175 570
    225 850 176 950 230 650

    声明:本文中所有文字、数据、图片均只适用于参考,Z560Y-200 Z560Y-320高压伞齿轮闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
