BX44W-10C/P法兰式三通保温旋塞阀,手动保温三通旋塞阀

产品型号：BX44W-10C、BX44W-10P
口径(DN)：20～300(mm)
压力(PN)：1.0Mpa
产品价格：电议

产品详情

旋塞阀概述

旋塞阀是关闭件成柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的压力损失。

旋塞阀适于作为切断和接通介质以及分流使用，但是依据使用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能够用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构.以致一个阀可以获得两个、三个，甚到四个不同的流道。这样可以简化管道系统的设计，减少阀门用量以及设备中需要的一些连接配件。

旋塞阀广泛地应用于油田开采、输送和精炼设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

旋塞阀型号编制说明

旋塞阀型号编制说明
特殊阀前代号	阀门类型	传动方式	连接形式	结构形式	密封材质	公称压力	阀体材质
B:带保温	X:旋塞阀	为手动时，此栏不写	4:法兰	4:填料T型三通式	W:本体	-10:PN1.0MPa	C碳钢 P:铬镍不锈钢

三通保温旋塞阀主要性能规范

BX44W-10C/P法兰式三通保温旋塞阀主要性能规范
型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX44W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

旋塞阀的密封原理

1.圆柱形聚四氟乙烯密封旋塞阀：

2.紧定式圆锥形旋塞阀：

3.填料式圆锥形旋塞阀：

4.油封式圆锥形旋塞阀：

5.压力平衡式倒圆锥形旋塞阀：

6.聚四氟乙烯套筒密封圆锥形旋塞阀：

主要零件材料

BX44W-10C/P法兰式三通保温旋塞阀主要零件材料
零件名称	阀体、塞子	填料
BX44W-1.0P BX44W-1.0R	不锈钢	石墨盘根+304
BX44W-1.0C	铸钢	石墨盘根+304

主要外形连接尺寸

BX44W-10C/P法兰式三通保温旋塞阀主要外形连接尺寸（mm）
口径（DN）	L		D	D1	D2	z-φd
20	145	150	105	75	55	4φ14
25	145	160	115	85	65	4φ14
32	165	190	135	100	78	4φ18
40	180	200	145	110	85	4φ18
50	200	220	160	125	100	4φ18
65	220	280	180	145	120	4φ18
80	250	300	195	160	135	4φ18
100	300	340	215	180	155	8φ18
125	350		245	210	185	8φ18
150	400		280	240	210	8φ23
200	450		335	295	265	8φ23
250	530		390	350	320	12φ23
300	580		440	400	368	12φ23

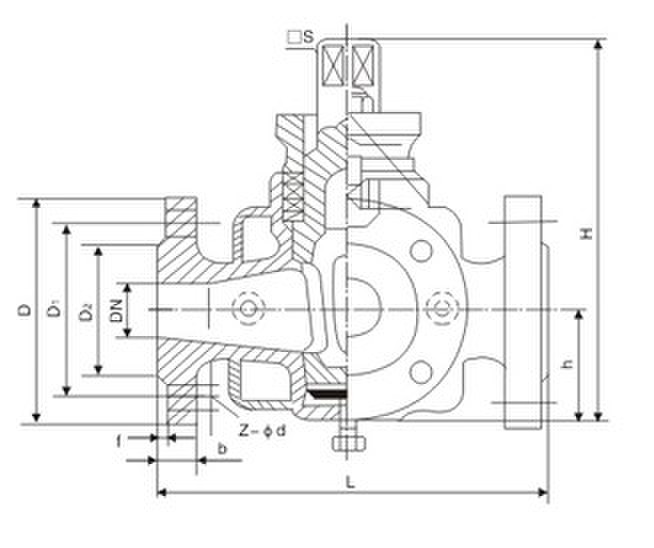

产品外形结构尺寸

旋塞阀的选用原则

声明：本文中所有文字、数据、图片均只适用于参考，BX44W-10C/P法兰式三通保温旋塞阀,手动保温三通旋塞阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
