旋塞阀

产品说明：

XF5900B 型 球式防腐偏心旋塞阀是吸收了国内外偏心旋塞阀的多项优点，其外形美观，启闭灵活，维修方便，密封性能好，流通面积大，流阻小；焊接 Ni 密封阀座，提供了可靠的防腐蚀和耐磨性能。可在恶劣的水质和油品中使用。采用了偏心结构，阀门启闭时，球瓣从密封座脱开，没有摩擦和磨损，因而启闭力矩小，启闭灵活。由于偏心运动，阀门具有关闭严密的密封功能和密封副磨损补偿性，大大提高了密封的可靠性和使用寿命。该系列球式防腐偏心旋塞阀通径为 DN100～DN600，工作压力为 0.6MPa～1.6MPa，具有手动、电动、气动、液动等各种驱动形式。偏心旋塞阀用于泵前和污水比其它阀门具有独到之处。

产品特点：

1、偏心旋塞阀双偏心设计、低摩擦开启和关闭，确保零泄露。
2、含镍（Ni）90%，3mm 厚的堆焊阀座，或高性能树脂阀座，能满足多种的耐腐蚀要求。
3、密封胶加注口设计，可延长阀门适用周期。
4、V 型组合密封圈，可在不卸下操作装置的情况下进行更换。
5、阀轴承为自润滑材料，无需加润滑脂，对阀轴磨损很小。
6、旋塞体模压热包胶，无橡胶脱落和冲刷腐蚀的担忧。
7、提供阀门进出口压力表接头，方便用户控制和测定流量。
8、阀盖和阀体用 O 型圈密封，螺栓数量减少，方便维修。

旋塞阀的密封原理

根据旋塞阀的结构和密封副材料的不同，旋塞阀可利用金属密封、油脂密封和非金属软质材料密封。采用金属密封时，不但需要较低的表面粗糙度和较准确的形状位置公差，而且需要较高的密封比压，以达到所需的密封性能。采用油脂密封和非金属软质材料密封时，则需要较准确的几何形状。根据以上的要求，密封副的结构设计有许多种，其密封原理也不尽相同。

1.圆柱形聚四氟乙烯密封旋塞阀：阀体内装有一个和阀塞相配合的聚四氟乙烯套筒，它用压紧螺帽压紧于阀体内的座圈上。其密封是靠阀塞和聚四氟乙烯套简之间一定的过盈量来实现.也就是阀塞对聚四氟乙烯套简的挤压力来达到密封。因此，要求阀塞和聚四氟乙烯套筒的表面粗糙度数值一定要小，其几何形状误差也一定要小，才能达到密封所要求的比压。如果阀座套简需要再次压紧以便使套筒恢复密封，则在阀门关闭位置进行，以防止把聚四氟乙烯套筒压入流道内。

2.紧定式圆锥形旋塞阀：阀门不带填料，阀塞与阀体密封面之间靠本体的金属来密封。密封力靠拧紧阀塞下面的螺母实现。为了使较小的预紧力便能达到密封，阀塞和阀体密封面的表面粗糙度数值一定要尽量小，而且几何形状误差也一定要小，锥度配合一定要准，才能使该类旋塞阀易实现密封。该阀易于维修和清理，清理或检修时，拧松下面的螺母，撤出垫圈，阀塞便可从阀体中取出进行清理或维修，奥氏体不锈钢制成的该类旋塞阀，应用于食品行业和医药行业为佳选择。

3.填料式圆锥形旋塞阀：其阀体内带有填料，通过压紧填料来实现阀塞和阀体密封面之间的密封。该类阀是使用非润滑的金属密封件，由于这种密封面之间的摩擦力较高，为保证阀塞在阀体内能够转动自如。所允许的密封载荷要受到限制.因此密封面的泄漏空隙相对较宽，故这种阀只有使用在具有表面张力和粘性较高的液体时才能达到满意的密封。但是，如果在组装前在阀塞上涂一层密封脂，那么这种阀也可以用于潮湿气体，例如湿的或含油的压缩空气。这种填料式圆锥形旋塞阀密封性能较好，尤其是外漏的密封性更好，大量用于公称压力1. OMPa的场合。阀体下面的螺钉可以起到阀塞和阀体配合松紧的调节作用。

4.油封式圆锥形旋塞阀：油封式圆锥形旋塞阀的密封靠阀塞和阀体之间的密封剂来达到。密封剂是用螺栓或注射枪经阀塞杆内的止回阀注入阀塞和阀体的密封面的。在阀塞和阀体的密封面上，有贮存密封质的油槽。因此，当阀门在使用时，就可以通过止回阀、油槽来注射补充的密封剂，从而有效地弥补其密封的不足。如果该阀的预紧力不够时，再注射密封剂也不能保证密封时，可拧紧压填料的螺栓来增加预紧力，以保证密封。同样，该阀的阀塞和阀体密封面的表面粗糙度数值要小，其几何形状精度和圆锥形阀塞和阀体的锥度要准确，才能保证用较小的预紧力就能保证密封，从而阀塞在阀体内的转动才能自如。由于密封面在全启位置时被保护而不与流动介质接触，同时损坏的密封面较易，所以润滑式旋塞阀特别适用干磨蚀性介质。但是，润滑式旋塞阀不宜用于节流，这是因为节流时会从露出的密封面上冲掉密封剂，这样阀门每次关闭时，都要对阀体密封进行回复。该类阀门适宜用于油田或气田的分支管上，因为这种管路不用清管，而油田或气田的介质中又含有沙和水，用此阀适合。

5.压力平衡式倒圆锥形旋塞阀：阀塞由阀盖中的螺栓对其位置进行调节，而密封剂是从阀杆末端注人阀体的。为了防止介质压力将阀塞推人阀座，阀塞端部开有平衡孔，而阀塞小头的平衡孔内设有介质只能到小头端部的止回阀，它可使介质压力进人阀塞两端的空腔内。这种阀的密封也是靠阀塞和阀体之间的密封剂来实现的。
这样的设计可使这种旋塞阀适用于很高的压力，可达CL2500级。此时不会由于介质压力将阀塞推向阀座圆锥面而不能操作。能达到如此高的压力还能保持密封，主要取决于阀塞和阀体密封面的加工精度和表面粗糙度。阀塞和阀体密封面的锥度要完全一致，且表面粗糙度的数值一定要在R0.4以下，再注人密封脂才能保证达到密封要求。

6.聚四氟乙烯套筒密封圆锥形旋塞阀：阀塞在聚四氟乙烯做的阀体内转动，其密封靠压紧阀塞块的螺栓来实现。聚四氟乙烯阀体套筒避免了阀塞的枯滞，也克服了润滑旋塞阀保养难的问题。但由于密封面积大和密封应力高，操作力矩仍较高。另一方面，由于密封面积大，即使在密封面上有某些损坏仍能较好地防止泄漏。由于使用了聚四氟乙烯套筒，也可将阀门应用在由于密封面相互接触会产生粘滞的贵重材料的那些场合中。

产品性能参数:

产品零部件材料：

产品外形结构尺寸:

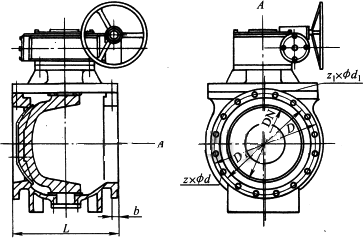

产品外形结构尺寸图：

安装注意事项:

旋塞阀的安装注意事项
在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容：
1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
2.使用纱布或钢丝刷管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。
3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。
4.在管道的外面和焊接罩的内部涂上焊剂，焊剂完全覆盖焊接表面。请有节制地使用焊剂。
