旋塞阀

产品说明：

X44H金属硬密封提升式旋塞阀是近年来发展比较快的新型旋塞阀，它采用了先提升后启闭的阀门操作方式，大大减少了旋塞阀的启闭力矩，而且不同于传统旋塞阀采用矩形缩径通道，该阀门通常采用圆形通道，使旋塞阀的流体阻力大大减少，金属硬密封提升式旋塞阀兼有球阀与闸阀的有点，能用于高温、高压工况，大大扩展了旋塞阀的使用范围。

产品特点：

1、X44H金属硬密封提升式旋塞阀启闭时先提升旋塞，使旋塞与阀座密封面相脱离，然后 90°旋转旋塞，使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离，故阀门的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。
2、X44H金属硬密封提升式旋塞阀无论处在开启状态或关闭状态，密封面均受到保护，不受介质冲刷，密封紧密可靠。
3、普通旋塞阀采用矩形流道，且流道面积缩减，有较大的流体阻力损失，而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道，流体阻力小。
4、X44H金属硬密封提升式旋塞阀结构紧凑，体积小，与闸阀相比，阀门的高度尺寸大大减小，与截止阀相比，流体阻力大大减小。
5、与普通旋塞阀相比，金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、X44H金属硬密封提升式旋塞阀两侧阀座密封面均可密封，阀门的安装与使用不受介质流向的限制。
7、阀座密封面凸起，便于密封面清洗，密封面上不易积存结晶介质或固体颗粒。
8、X44H金属硬密封提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有更好的密封性能。

产品性能参数:

产品零部件材料：

产品外形及结构尺寸:

注：①RF 表示突面法兰；RJ 表示环连接面法兰。②法兰尺寸按 ANSI B16.5 标准。根据用户要求，法兰尺寸也可按 GB/T 9112～9124、HG 20592～20635 和 SH3406 设计制造 。③Class150(PN20)～Class300(PN50) 旋塞阀中法兰一般采用螺栓螺母连接结构；Class600(PN110)～900(PN150) 旋塞阀中法兰一般采用压力自紧密封结构。

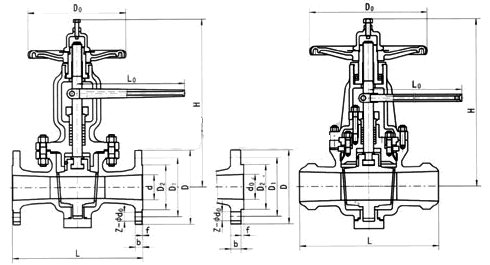

产品外形尺寸图：

安装注意事项:

旋塞阀的安装注意事项
在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容：
1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
2.使用纱布或钢丝刷管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。
3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。
4.在管道的外面和焊接罩的内部涂上焊剂，焊剂完全覆盖焊接表面。请有节制地使用焊剂。
