ZDAX47型美标压力平衡式倒装油密封旋塞阀
ZDAX47型美标压力平衡式倒装油密封旋塞阀
产品型号:ZDAX47
口径(DN):15~350(mm)
压力(PN):150~900(Lb)Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品说明:

    ZDAX47 型 美标压力平衡式倒装油密封旋塞阀是以法兰连接方式,结构为油密封直通式结构,旋塞密封面材料为合金钢或不锈钢,压力级等为150Lb~900Lb,阀体材料为碳钢或不锈钢的旋塞阀。适用于公称压力 Class150~900Lbs,工作温度 -29~180℃ ,适用于石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质。

    产品特点:

    1、美标压力平衡式倒装油密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观;
    2、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能;
    3、美标油密封旋塞阀倒装压力平衡的结构,开关动作轻;
    4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

    产品性能参数:

    ZDAX47 型美标压力平衡式倒装油密封旋塞阀主要性能参数
    型号 压力级
    (Lb)
    ZDAX47-150(Lb) 150
    ZDAX47-300(Lb) 300
    ZDAX47-600(Lb) 600
    ZDAX47-900(Lb) 900

    产品零部件材料:

    ZDAX47 型 美标压力平衡式倒装油密封旋塞阀零部件材料
    型号 材料
    阀体、阀盖 垫片 塞子、阀杆 O 形圈 填料
    ZDAX47-150(Lb) WCB、CF8、CF8M、CF3、CF3M 柔性石墨+不锈钢 Gr.F6a、F22、F304、F316、F321、F304L、F316L 丁腈橡胶 柔性石墨
    ZDAX47-300(Lb)
    ZDAX47-600(Lb)
    ZDAX47-900(Lb)

    产品外形结构尺寸:

    ZDAX47 型 美标压力平衡式倒装油密封旋塞阀外形结构尺寸Class150(mm)
    DN DN/in L(RF) L(BW) H W 重量/kg
    15 1/2 108 152 180 400 10
    20 3/4 117 178 180 400 12
    25 1 127 203 185 500 14
    32 1 1/2 140 216 200 500 17
    40 1 3/4 165 229 210 600 19
    50 2 178 267 215 600 21
    65 2 1/2 190 305 250 820 29
    80 3 203 330 270 820 33
    100 4 229 356 300 300 48
    125 5 254 381 340 300 75
    150 6 267 394 365 320 98
    200 8 292 457 400 320 125
    250 10 330 533 450 350 171
    300 12 356 610 510 380 230
    350 14 381 686 590 380 370

    ZDAX47 型 美标压力平衡式倒装油密封旋塞阀外形结构尺寸Class300(mm)
    DN DN/in L(RF) L(BW) H W 重量/kg
    15 1/2 140 152 180 400 12
    20 3/4 152 178 180 400 14
    25 1 165 203 185 500 16
    32 1 1/2 178 216 200 600 19
    40 1 3/4 190 229 210 600 999
    50 2 216 267 215 820 24
    65 2 1/2 241 305 250 1000 31
    80 3 283 330 270 1000 36
    100 4 305 356 300 300 61
    125 5 381 381 340 300 86
    150 6 403 457 365 320 130
    200 8 419 521 400 320 190
    250 10 457 559 450 350 255
    300 12 502 635 510 380 380
    350 14 762 762 590 380 560

    ZDAX47 型 美标压力平衡式倒装油密封旋塞阀外形结构尺寸Class600(mm)
    DN DN/in L(RF) L(BW) H W 重量/kg
    15 1/2 165 165 180 400 14
    20 3/4 190 190 180 400 16
    25 1 216 216 185 500 18
    32 1 1/2 229 229 200 500 20
    40 1 3/4 241 241 210 600 24
    50 2 292 292 215 600 29
    65 2 1/2 330 330 250 820 35
    80 3 356 356 270 820 47
    100 4 432 432 300 300 91
    125 5 508 508 340 300 129
    150 6 559 559 365 320 210
    200 8 660 660 400 320 320
    250 10 787 787 450 350 660
    300 12 838 838 510 380 920
    350 14 889 889 590 380 1250

    ZDAX47 型 美标压力平衡式倒装油密封旋塞阀外形结构尺寸Class900(mm)
    DN DN/in L(RF) L(BW) H W 重量/kg
    15 1/2 229 229 180 400 17
    20 3/4 229 229 180 400 29
    25 1 254 254 185 500 21
    32 1 1/2 279 279 200 600 24
    40 1 3/4 305 305 210 600 30
    50 2 368 368 215 820 37
    65 2 1/2 419 419 250 1000 44
    80 3 381 381 270 1000 65
    100 4 457 457 300 300 110
    125 5 559 559 340 300 160
    150 6 610 610 365 320 255
    200 8 737 737 400 320 380
    250 10 838 838 450 350 810
    300 12 965 965 510 380 1050
    350 14 1029 1029 590 380 1460

    产品外形结构尺寸图:

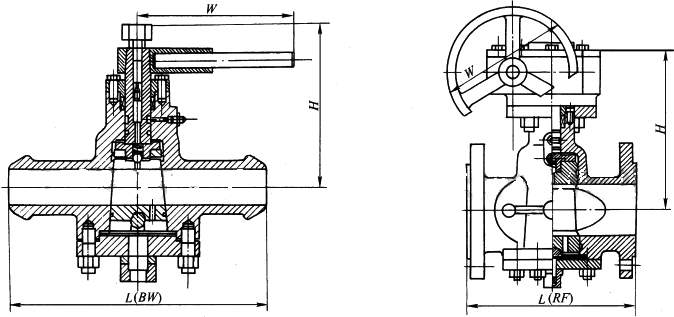

    ZDAX47型美标压力平衡式倒装油密封旋塞阀外形尺寸图

    旋塞阀安装注意事项:

    在安装旋塞阀时,为了防止损坏旋塞阀,并保证充分发挥旋塞阀的工作性能,应注意如下四点内容:
    1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
    2.使用纱布或钢丝刷管道和切割部位,使其金属表面发光发亮。建议不要使用钢丝绒。
    3.先沿着垂直方向切割管道,并修整、去除毛刺,测量管径。
    4.在管道的外面和焊接罩的内部涂上焊剂,焊剂完全覆盖焊接表面。请有节制地使用焊剂。
